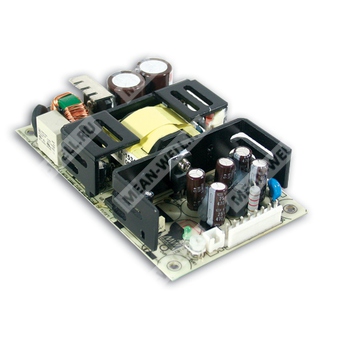

RPS-75-12 — медицинский источник питания AC/DC на 12 В для аппаратуры с повышенными требованиями к электробезопасности.
RPS-75-12 — это импульсный модульный источник питания медицинского назначения мощностью 75 Вт с входом от сети переменного тока 90…264 В и выходом 12 В постоянного тока. Изделие предназначено для встраивания в оборудование класса I с защитным заземлением, поддерживает дистанционную обратную связь по напряжению и рассчитано на применение в системах с требованиями 2×MOPP и BF-класса.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия медицинских источников питания Mean Well RPS |
| 75 | Номинальная мощность 75 Вт |
| 12 | Выходное напряжение 12 В |
Краткие особенности
- Компактное исполнение 5" × 3".
- Медицинское исполнение с соответствием требованиям 2×MOPP.
- Пригоден для систем класса I при наличии защитного заземления.
- Очень малое потребление на холостом ходу: менее 0,75 Вт.
- Удалённая обратная связь по напряжению.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Эффективность до 83% для версии 12 В.
- Принудительное воздушное охлаждение или конвекция — в зависимости от условий применения.
Области применения
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-75-12 относится к серии высоконадежных «зелёных» медицинских источников питания на печатной плате. Конструкция оптимизирована для высокой удельной мощности при габаритах 5" × 3". Блок принимает универсальный диапазон сетевого питания 90…264 В AC и формирует стабилизированное выходное напряжение 12 В DC. По данным документа, изделие соответствует медицинским требованиям и EMC-ограничениям для применения в аппаратах, где важны низкие токи утечки, электробезопасность и высокая надёжность.
Для версии 12 В характерны высокая энергетическая эффективность, низкие пульсации и шум, а также возможность кратковременной работы с повышенной нагрузкой. Встроенные функции защиты обеспечивают отключение или ограничение режима при аварийных ситуациях с последующим автоматическим восстановлением либо восстановлением после повторного включения, в зависимости от типа защиты.
Параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный ток | 6,3 А |
| Диапазон тока | 0…8,3 А |
| Номинальная мощность | 75,6 Вт |
| Пиковая нагрузка при 23,5 CFM | 99,6 Вт |
| Диапазон регулировки выходного напряжения | 11,4…13,2 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Установка, время нарастания | 500 мс, 30 мс при 115 В AC / 500 мс, 30 мс при 230 В AC при полной нагрузке |
| Время удержания | 20 мс при 115 В AC / 90 мс при 230 В AC при полной нагрузке |
| Пульсации и шум | 60 мВ п-p |
Вход
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовое | 83% |
| Входной ток типовой | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток типовой | 25 А при 115 В AC; 50 А при 230 В AC, холодный старт |
| Ток утечки максимальный | Менее 150 мкА при 264 В AC |
Защиты
| Перегрузка | 140…180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C; 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Высота эксплуатации | 3000 м |
Надёжность и физические параметры
| Средняя наработка на отказ | 2837,6 тыс. ч по Telcordia SR-332; 446,8 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 31 мм |
| Масса | 0,26 кг |
| Упаковка | 63 шт.; 16,3 кг; 1,28 куб. фута |
Безопасность и ЭМС
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Изоляционный уровень | Первичная цепь — вторичная цепь: 2×MOPP; первичная цепь — земля: 1×MOPP |
| Испытательное напряжение | Вход — выход: 4 кВ AC; вход — FG: 2 кВ AC; выход — FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | Менее 150 мкА при 264 В AC |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
| Эмиссия | BS EN/EN55011 (CISPR11): класс B; BS EN/EN61000-3-2: класс A; BS EN/EN61000-3-3 |
| Устойчивость к помехам | BS EN/EN55035, BS EN/EN60601-1-2 |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием экранированного провода длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку допуска, регулировку линии и регулировку нагрузки. |
| 4 | Ток утечки измеряется от первичного входа к выходу DC. |
| 5 | Снижение характеристик по температуре для моделей с вентилятором и без вентилятора выше 2000 м. |
| 6 | Тепловой щит HS1, HS2, HS3 не должен быть закорочен. |
| 7 | Изделие рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм с заземлением через 1-дюймовую кромку. Для обеспечения соответствия требованиям ЭМС рекомендуется финальная проверка в составе конечного изделия. |
Механическое исполнение и подключение
- Входной разъём AC: JST B3P-VH или эквивалент.
- Выходной разъём DC: JST B8P-VH или эквивалент.
- Разъём дистанционной обратной связи: JST B2B-XH или эквивалент.
- Охлаждение: конвекция или принудительный обдув 23,5 CFM.
- Предохранитель по входу AC: T2.5/250V.
- Требуется корректное подключение защитного заземления.
