RPS-75-15 - медицинский импульсный источник питания 15 В мощностью 75 Вт для промышленной и BF-аппаратуры
Расшифровка партномера
| Позиция |
Расшифровка |
| RPS |
Серия источников питания Mean Well RPS |
| 75 |
Номинальная мощность 75 Вт |
| 15 |
Выходное напряжение 15 В |
Краткое назначение

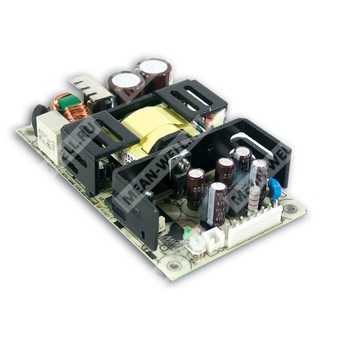

RPS-75-15 — компактный медицинский AC/DC источник питания открытого исполнения для формирования стабилизированного напряжения 15 В в системах с требованиями по безопасности и ЭМС.
Свойства и особенности
- Компактное исполнение форм-фактора 5" × 3".
- Медицинская сертификация по требованиям 2 x MOPP.
- Подходит для систем класса I при наличии заземления.
- Очень низкий ток утечки.
- Низкое потребление на холостом ходу.
- Удалённая компенсация падения напряжения по линии.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение конвекцией либо принудительным воздушным потоком.
- Соответствие требованиям по ЭМС для медицинского применения.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-75-15 представляет собой высоконадежный зелёный медицинский источник питания печатного монтажа мощностью 75 Вт с высокой удельной мощностью на габаритной базе 5" × 3". Устройство рассчитано на работу от сети переменного тока 90...264 В и формирует стабилизированное выходное напряжение 15 В.
Максимальный КПД для данного исполнения достигает 85%. Потребление без нагрузки составляет менее 0,75 Вт. Источник допускает применение в системах класса I с подключением защитного проводника, имеет крайне низкий ток утечки и соответствует требованиям медицинских стандартов и норм ЭМС, включая применение в оборудовании BF-класса.
Выход
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Номинальный ток |
5 А |
| Диапазон тока |
0...6,7 А |
| Номинальная мощность |
75 Вт |
| Пиковая нагрузка при 23,5 CFM |
100,5 Вт |
| Пульсации и шум |
60 мВ п-п |
| Диапазон регулировки напряжения |
13,5...16,5 В |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
500 мс, 30 мс при 115 В переменного тока; 500 мс, 30 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания |
20 мс при 115 В переменного тока; 90 мс при 230 В переменного тока, при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока, 127...370 В постоянного тока |
| Диапазон частоты сети |
47...63 Гц |
| КПД, типовое значение |
85% |
| Входной ток, типовое значение |
1,5 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток, типовое значение |
Холодный старт: 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Потребление без нагрузки |
< 0,75 Вт |
Защита
| Параметр |
Значение |
| Перегрузка |
140...180% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Схема hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
17,2...20,3 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20...+70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения, влажность |
-40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Высота эксплуатации |
3000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; конструкция с учётом BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю |
< 150 мкА при 264 В переменного тока |
| Ток прикосновения |
< 100 мкА при 264 В переменного тока |
| EMC излучение |
Проводимые помехи: класс B; излучаемые помехи: класс B; гармонический ток: класс A; фликер напряжения: соответствует |
| EMC помехоустойчивость |
ESD: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м, 80 МГц...2,7 ГГц; таблица 9, 9...28 В/м, 385 МГц...5,78 ГГц; EFT bursts: уровень 3, 2 кВ; surge susceptibility: уровень 4, 4 кВ линия-земля; 2 кВ линия-линия; conducted susceptibility: уровень 3, 10 В; magnetic field immunity: уровень 4, 30 А/м; voltage dip, interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Прочие параметры
| Параметр |
Значение |
| MTBF |
2837,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 446,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 31 мм |
| Габариты в дюймах |
5" × 3" × 1,22" |
| Масса |
0,26 кг |
| Упаковка |
63 шт.; 16,3 кг; 1,28 ft³ |
| Частота преобразования |
65 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминалами нагрузки, установленными на 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- Ток прикосновения измеряется от первичной цепи к выходу постоянного тока.
- Снижение выходной мощности по температуре составляет 3,5% на 1000 м при работе на высоте свыше 2000 м.
- Нагревовой запас HS1, HS2, HS3 не допускается к короткому замыканию.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм, с заземлением через 1 дюйм проводника; окончательное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
