RPS-75-24
RPS-75-24 - медицинский AC/DC источник питания 24 В для встраиваемых и BF-совместимых систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания RPS |
| 75 | Номинальная мощность 75 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности

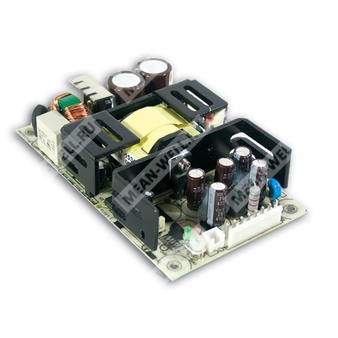

RPS-75-24 — высоконадежный зелёный медицинский источник питания печатного (PCB) исполнения с повышенной удельной мощностью в габарите 5" × 3". Модель рассчитана на питание от сети переменного тока 90~264 В и формирует стабилизированное постоянное напряжение 24 В для медицинской и промышленной аппаратуры.
Изделие относится к классу I при наличии защитного заземления и поддерживает дистанционную компенсацию падения напряжения по линии нагрузки. Низкий ток утечки, соответствие требованиям 2 x MOPP и совместимость по ЭМС с BS EN/EN55011 делают данную модель пригодной для систем с контактом с пациентом, относящихся к типу BF.
Features
- Компактный формат 5" × 3".
- Медицинское исполнение с одобрением по 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения BF при корректной системной интеграции.
- Выходная мощность 75 Вт.
- Конвекционное охлаждение, а также работа при принудительном обдуве до 23,5 CFM.
- Класс ЭМС B для конфигурации Class I.
- Потребление без нагрузки менее 0,75 Вт.
- Функция дистанционного контроля по линии обратной связи.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Ресурс: более 80 000 часов.
- Допустимая высота эксплуатации до 3000 м.
Applications
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-75-24 представляет собой 75-ваттный высоконадежный зелёный медицинский источник питания печатного типа, выполненный в компактном корпусе с высокой плотностью мощности на площади 5" × 3". Диапазон входного напряжения составляет 90~264 В AC, а доступное семейство выходных напряжений включает значения от 3,3 В до 48 В; для данного исполнения номинал равен 24 В.
КПД модели достигает 86%, а потребление на холостом ходу находится ниже 0,75 Вт. Дополнительно реализованы очень низкий ток утечки и соблюдение требований международных медицинских стандартов 2 x MOPP. В части электромагнитной совместимости изделие соответствует BS EN/EN55011 и предназначено для оборудования, рассчитанного на подключение к пациенту.
Параметры
Выход
| Параметр | Значение для RPS-75-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0 ~ 4,2 А |
| Номинальная мощность | 76,8 Вт |
| Пиковая нагрузка при 23,5 CFM | 100,8 Вт |
| Регулировка выходного напряжения | 22,8 ~ 27,6 В |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение для RPS-75-24 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 86% |
| Входной ток, тип. | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | 25 А при 115 В AC; 50 А при 230 В AC, холодный старт |
| Потребление без нагрузки | Менее 0,75 Вт |
Защита
| Параметр | Значение для RPS-75-24 |
| Перегрузка | 140 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
| Короткое замыкание | Предусмотрено |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP |
| Ток утечки на землю | Менее 150 мкА при 264 В AC |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
ЭМС: излучение
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС: помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Поле ВЧ | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц~2,7 ГГц); таблица 9, 9~28 В/м (385 МГц~5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2837,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 446,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты (Д × Ш × В) | 127 × 76,2 × 31 мм |
| Габариты в дюймах | 5" × 3" × 1,22" |
| Масса | 0,26 кг |
| Упаковка | 63 шт.; 16,3 кг; 1,28 CUFT |
Примечания
1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
4. Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
5. Допустимая температура окружающей среды понижается при эксплуатации моделей без принудительного обдува и при высоте выше 2000 м.
6. Теплоотводы HS1, HS2, HS3 не должны быть закорочены.
7. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполняются на монтажной плате 360 мм × 360 мм, расположенной в 1 мм от опорной плоскости.
8. Для обеспечения лучшего ЭМС рекомендуется электрически соединить M1, M2 и шасси заземления.
