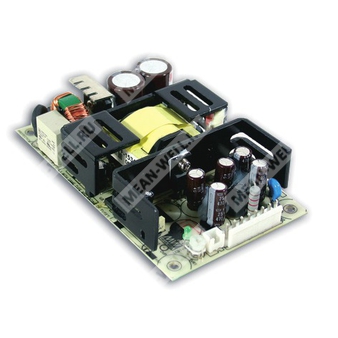

RPS-75-36 — компактный медицинский источник питания AC/DC на 36 В для ответственных систем.
Назначение и особенности
RPS-75-36 относится к серии RPS-75 и представляет собой высоконадежный зеленый медицинский источник питания печатного исполнения с высокой удельной мощностью в габарите 5″ × 3″. Изделие рассчитано на питание от сети переменного тока 90–264 В и обеспечивает стабилизированное выходное напряжение 36 В. Модель предназначена для применения в медицинских и иных ответственных системах, где требуется пониженная утечка, соответствие требованиям 2 x MOPP и работа в составе систем класса I с защитным заземлением.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RPS | Серия источников питания |
| 75 | Номинальная мощность 75 Вт |
| 36 | Выходное напряжение 36 В |
Ключевые свойства
- Компактный размер 5″ × 3″.
- Медицинская безопасность, соответствие требованиям 2 x MOPP.
- Подходит для систем класса I при наличии соединения с FG.
- ЭМИ-класс B для конфигурации Class I.
- Потребление без нагрузки менее 0,75 Вт.
- Функция дистанционного измерения напряжения на нагрузке.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Срок службы более 80 тыс. часов.
- Работа на высоте до 3000 м.
- Принудительное воздушное охлаждение 23,5 CFM либо конвекционное охлаждение в зависимости от режима нагрузки и условий.
Применение
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-75-36 — это 75-ваттный высоконадежный медицинский источник питания в печатном исполнении с входом 90–264 В переменного тока и широким диапазоном выходных напряжений серии. Для версии RPS-75-36 номинальное выходное напряжение составляет 36 В. Источник питания рассчитан на высокую плотность мощности, отличается низким энергопотреблением в режиме холостого хода и повышенной эффективностью. Конструкция предусматривает использование в медицинских системах, где критичны низкий ток утечки, электробезопасность и электромагнитная совместимость.
Таблица параметров: выход
| Параметр | Значение для RPS-75-36 |
|---|
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 2,1 А |
| Диапазон тока | 0–2,8 А |
| Номинальная мощность | 75,6 Вт |
| Пиковая нагрузка при 23,5 CFM | 100,8 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 34,2–39,6 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Установка, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Таблица параметров: вход
| Параметр | Значение для RPS-75-36 |
|---|
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД тип. | 86% |
| Входной ток тип. | 1 А при 230 В AC |
| Пусковой ток тип. | 25 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки макс. | Ток утечки на землю менее 150 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Таблица параметров: защиты
| Параметр | Значение для RPS-75-36 |
|---|
| Защита от перегрузки | 140–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Порог перенапряжения | 41,4–48,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55011 (CISPR11) класс B; гармонические токи — класс A; напряжение фликера — согласно норме |
| Помехоустойчивость | ESD: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц); EFT: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-земля / 2 кВ линия-линия; Conducted susceptibility: уровень 3, 10 В; Magnetic field immunity: уровень 4, 30 А/м; Voltage dip/interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Таблица параметров: механические данные
| Параметр | Значение |
|---|
| Габариты (Д × Ш × В) | 127 × 76,2 × 31 мм |
| Габариты в дюймах | 5″ × 3″ × 1,22″ |
| Масса | 0,26 кг |
| Упаковка | 63 шт.; 16,3 кг; 1,28 CUFT |
| Частота преобразования | 65 кГц |
Таблица параметров: MTBF
| Метод оценки | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 2837,6 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 446,8 тыс. ч минимум |
Таблица параметров: разъемы и подключения
| Разъем | Назначение | Контакты | Примечание |
|---|
| CN1 | Вход переменного тока | 1 — AC/N; 2 — нет вывода; 3 — AC/L | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | 1,2,3,4 — +V; 5,6,7,8 — -V | JST B8P-VH или эквивалент |
| CN3 | Дистанционное измерение | 1 — RS+; 2 — RS- | JST B2B-XH или эквивалент |
Примечания
- Если все специальные указания не оговорены отдельно, измерения выполнены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с помощью витой пары длиной 12 дюймов, оконцованной параллельной комбинацией 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Снижение допустимой нагрузки при температуре окружающей среды выполняется для моделей с принудительным воздушным охлаждением и для моделей с вентилятором; для высоты эксплуатации выше 2000 м необходимо учитывать соответствующие ограничения.
- Тепловые элементы HS1, HS2, HS3 не должны быть закорочены.
- M1 является защитным заземлением. Для улучшения ЭМС следует обеспечить электрическое соединение между M1, M2 и шасси.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
