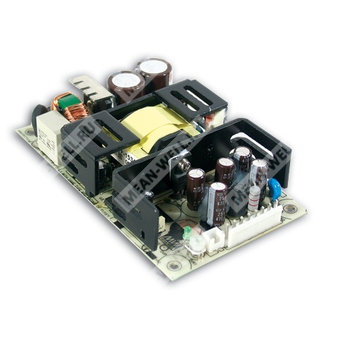

RPS-75-48 - импульсный медицинский источник питания 48 В для промышленной и медицинской аппаратуры.
RPS-75-48 представляет собой высоконадежный печатный источник питания медицинского назначения мощностью 75 Вт с высокой удельной мощностью в габаритах 5" × 3". Модель предназначена для работы от сети переменного тока 90–264 В и обеспечивает стабилизированное выходное напряжение 48 В для питания оборудования, чувствительного к требованиям по электробезопасности и электромагнитной совместимости.
Расшифровка партномера
| Позиция |
Значение |
| RPS |
Серия источников питания |
| 75 |
Номинальная мощность 75 Вт |
| 48 |
Выходное напряжение 48 В |
Ключевые особенности
- Компактное исполнение 5" × 3".
- Медицинская сертификация по 2×MOPP.
- Подходит для систем класса I с подключением защитного заземления.
- Очень малое потребление на холостом ходу: менее 0,75 Вт.
- Удаленная обратная связь по напряжению на нагрузке.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Эффективность до 86%.
- Низкий ток утечки.
- Срок службы более 80 000 часов.
- Возможность работы на высоте до 3000 м.
Области применения
- Системы орального ирригатора.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPS-75-48 — это 75-ваттный высоконадежный зеленый медицинский источник питания печатного типа с высокой плотностью мощности. Он принимает входное напряжение 90–264 В переменного тока и формирует выход 48 В. Конструкция оптимизирована для применения в медицинском оборудовании с требованиями к низкому току утечки, высоким стандартам безопасности и соблюдению норм электромагнитной совместимости. Серия рассчитана на использование в системах с воздушным охлаждением, а также допускает работу с конвекционным охлаждением при соответствующем ограничении нагрузки.
Параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
1,6 А |
| Диапазон тока |
0…2,1 А |
| Номинальная мощность |
76,8 Вт |
| Пиковая нагрузка при 23,5 CFM |
100,8 Вт |
| Пульсации и шум |
100 мВ п-p |
| Диапазон подстройки выходного напряжения |
45,6…52,8 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Точность установки и время нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
90 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC / 127…370 В DC |
| Диапазон частоты |
47…63 Гц |
| КПД |
86% тип. |
| Пусковой ток |
25 А при 115 В AC; 50 А при 230 В AC, холодный запуск |
| Потребляемый ток |
1 А при 230 В AC; 1,5 А при 115 В AC |
| Потребление без нагрузки |
<0,75 Вт |
| Ток утечки |
<150 мкА при 264 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
140…180% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после снятия аварии |
| Перенапряжение |
55,2…64,8 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание |
Защита предусмотрена |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z, в течение 60 мин по каждой оси |
| Рабочая высота |
3000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Уровень изоляции |
Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; конструкция по BS EN/EN60335-1 по запросу |
| Излучение |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая помехоустойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Совместимые стандарты ЭМС |
BS EN/EN55035, BS EN/EN60601-1-2 |
МТБФ, габариты и упаковка
| Параметр |
Значение |
| МТБФ |
2837,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 446,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 31 мм |
| Габариты в дюймах |
5" × 3" × 1,22" |
| Масса |
0,26 кг |
| Упаковка |
63 шт. / 16,3 кг / 1,28 CUFT |
Примечания
| 1 |
Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 |
Допуск включает установку допуска, стабилизацию по линии и по нагрузке. |
| 4 |
Ток прикосновения измеряется от первичной цепи к выходу DC. |
| 5 |
Дерейтинг по температуре окружающей среды задан для фанless-моделей и моделей с вентилятором на 23,5 CFM при работе на высоте выше 2000 м. |
| 6 |
Нагрев по линии HS1, HS2, HS3 не допускается замыкать. |
| 7 |
Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. |
Подключение входа и выхода выполнено через разъемы JST серии VH и XH; для подключения защитного заземления предусмотрены точки M1 и M2. Для лучшего ЭМС-результата требуется электрическое соединение между M1, M2 и шасси.
