RPS-75-5
RPS-75-5 - медицинский AC/DC источник питания 75 Вт для аппаратуры с выходом 5 В.
Назначение и общее описание

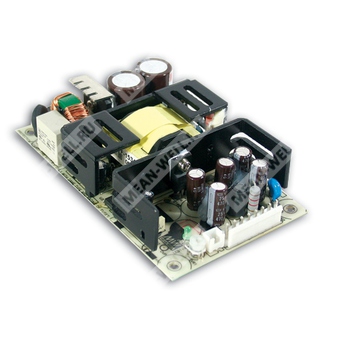

RPS-75-5 — высоконадежный импульсный источник питания медицинского назначения мощностью 75 Вт в печатном исполнении с высокой удельной мощностью на габаритной базе 5" × 3". Устройство принимает универсальное сетевое напряжение 90…264 В переменного тока и формирует стабилизированное выходное напряжение 5 В постоянного тока. Модель предназначена для применения в системах класса I с защитным заземлением и соответствует требованиям для медицинской аппаратуры с изоляцией уровня 2×MOPP, а также ограничениям по токам утечки для оборудования типа BF.
Источник характеризуется КПД до 78%, малым потреблением без нагрузки менее 0,75 Вт, возможностью дистанционного контроля по линии обратной связи, а также встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| RPS | Серия источников питания RPS |
| 75 | Номинальная мощность 75 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Компактное исполнение 5" × 3".
- Медицинская безопасность, одобрение 2×MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения в системах BF при корректном проектировании системы.
- Выходная мощность 75 Вт при конвекционном охлаждении, до 100 Вт при принудительном обдуве 23,5 CFM.
- Класс B по ЭМС для конфигурации Class I.
- Потребление без нагрузки менее 0,75 Вт.
- Функция дистанционного контроля напряжения на выходе.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок наработки до 80 тысяч часов.
- Диапазон высоты эксплуатации до 3000 м.
- Трехлетний гарантийный срок не приводится по требованию запроса.
Области применения
- Системы медицинского назначения.
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
Выходные параметры
| Параметр | Значение |
|---|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 14 А |
| Диапазон тока | 0…18,7 А |
| Номинальная мощность | 70 Вт |
| Пиковая нагрузка при 23,5 CFM | 93,5 Вт |
| Пульсации и шум | 60 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,75…5,5 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 78% |
| Входной ток типовой | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток типовой | 25 А при 115 В AC; 50 А при 230 В AC, холодный старт |
| Потребление без нагрузки | Менее 0,75 Вт |
Защиты
| Функция защиты | Уровень срабатывания | Принцип работы |
|---|---|---|
| Перегрузка | 140…180% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,7…6,8 В | Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание | Не нормировано численно | Защита предусмотрена в составе встроенных функций |
Эксплуатационные и механические параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z, в течение 60 мин. на каждую ось |
| Высота эксплуатации | 3000 м |
| Габариты (Д × Ш × В) | 127 × 76,2 × 31 мм |
| Масса | 0,26 кг |
| Упаковка | 63 шт.; 16,3 кг; 1,28 куб. фута |
| Наработка на отказ | 2837,6 тыс. часов минимум по Telcordia SR-332; 446,8 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Изоляция | Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | Менее 150 мкА при 264 В AC |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемая эмиссия | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Устойчивость к помехам
| Параметр | Стандарт | Уровень испытаний / примечание |
|---|---|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); уровень 9, 28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Прочие сведения
| Параметр | Значение |
|---|---|
| Частота переключения | 65 кГц |
Механическое исполнение и подключение
Входной разъем CN1: JST B3P-VH или эквивалент. Назначение контактов: 1 — AC/N, 2 — нет контакта, 3 — AC/L.
Выходной разъем CN2: JST B8P-VH или эквивалент. Назначение контактов: 1,2,3,4 — +V; 5,6,7,8 — -V.
Разъем дистанционного контроля CN3: JST B2B-XH или эквивалент. Назначение контактов: 1 — RS+, 2 — RS-.
Охлаждение: конвекционное; при принудительном обдуве требуется поток воздуха 23,5 CFM минимум.
Предохранитель: T2.5/250V.
Монтажные и конструктивные особенности: HS1, HS2, HS3 не должны быть закорочены. M1 является защитным заземлением; для лучшего ЭМС-поведения рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием эквивалента нагрузки 12" витая пара, оконеченная параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную и нагрузочную стабилизацию.
- Ток прикосновения измеряется от первичного входа к выходу DC.
- Понижение допустимой нагрузки при температуре окружающей среды выше 35 °C составляет 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
- Тепловой радиатор HS1, HS2, HS3 не должны быть закорочены.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; все испытания ЭМС выполняются на монтажной плате размером 360 мм × 360 мм с отступом 10 мм от края корпуса и с предварительным подтверждением соответствия конечной системы ЭМС-директивам.
