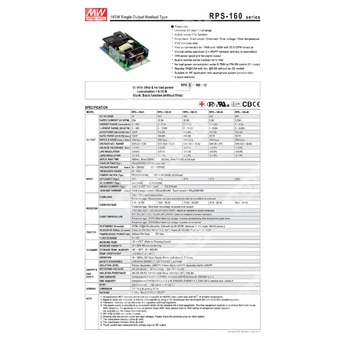

RPSG-160-24 - медицинский источник питания 160 Вт на 24 В с функциями контроля, защиты и дистанционной компенсации.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPS |
Серия медицинских источников питания Mean Well |
| G |
Исполнение с выходом 5VSB, сигналами Power Good / Power Fail и управлением PS/ON |
| 160 |
Номинальная мощность 160 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Общее назначение
RPSG-160-24 представляет собой компактный импульсный источник питания открытого исполнения для медицинского оборудования, рассчитанный на выходное напряжение 24 В и номинальную мощность до 160 Вт при принудительном воздушном охлаждении. Изделие предназначено для применения в системах класса I и BF, поддерживает удалённую компенсацию падения напряжения, сигнализацию состояния питания, а также функции дистанционного включения/выключения и защиту по перегрузке, перенапряжению и перегреву.
Основные особенности
- Компактное исполнение 5" × 3".
- Медицинское исполнение с уровнем защиты 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в системах класса BF при соответствующей системной организации.
- Мощность до 110 Вт при конвекционном охлаждении и до 160 Вт при обдуве 20,5 CFM.
- Соответствие EMI class B для конфигурации класса I.
- Потребление без нагрузки менее 0,5 Вт при управлении PS-ON для исполнения G.
- Наличие выхода 5 VSB, сигналов Power Good / Power Fail и удалённой компенсации на 5–15 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 3000 м.
Области применения
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии сна.
- Насосные медицинские системы.
Электрические параметры
| Параметр |
Значение для RPSG-160-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток при 20,5 CFM |
6,5 А |
| Диапазон регулировки выходного напряжения |
22…27 В |
| Линейная стабилизация |
±2,0% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки и нарастания |
1800 мс, 30 мс при 230 В AC |
| Время установки и нарастания при 115 В AC |
3500 мс, 30 мс при 115 В AC |
| Время удержания |
20 мс при 115 В AC |
| Время удержания при 230 В AC |
25 мс |
| Входное напряжение |
90…264 В AC или 127…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,98 при 115 В AC, PF > 0,93 при 230 В AC, при полной нагрузке |
| КПД типовое |
87% |
| Пусковой ток |
35 А при 115 В AC, 70 А при 230 В AC, холодный старт |
| Ток утечки |
< 160 мкА при 264 В AC |
| Ток прикосновения |
< 100 мкА при 264 В AC |
| Потребляемый ток сети |
1,1 А при 230 В AC |
| Потребляемый ток сети |
2 А при 115 В AC |
Выход и вспомогательные функции
| Параметр |
Значение для RPSG-160-24 |
| Основной выход |
24 В |
| Выход 5 VSB |
5 В, 0,8 А с вентилятором 20,5 CFM; 0,6 А без вентилятора |
| Допуск по 5 VSB |
2% |
| Пульсации 5 VSB |
50 мВ п-п максимум |
| Сигнал Power Good / Power Fail |
PG > 10 мс; PF > 1 мс |
| Управляющий сигнал PS-ON |
Включение: высокий уровень или > 2…5 В; выключение: низкий уровень или < 0…0,5 В |
| Удалённая компенсация |
5…15 В |
| Порог сигнализации перегрузки |
105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения |
27,6…32,4 В, выключение с последующим ручным перезапуском питания |
| Защита от перегрева |
TSW2: выключение с последующим ручным перезапуском; TSW1: автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение для RPSG-160-24 |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
| Охлаждение |
Конвекция или принудительный обдув 20,5 CFM |
Безопасность и ЭМС
| Параметр |
Значение для RPSG-160-24 |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование с учётом BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP; вторичная цепь – земля: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
BS EN/EN55011 (CISPR11) класс B; BS EN/EN61000-3-2 класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость |
BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF field susceptibility |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| EFT bursts |
Уровень 4, 4 кВ/линия-земля; 2 кВ/линия-линия |
| Surge susceptibility |
Уровень 3, 2 кВ |
| Conducted susceptibility |
Уровень 3, 10 В |
| Magnetic field immunity |
Уровень 4, 30 А/м |
| Voltage dip, interruption |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение для RPSG-160-24 |
| MTBF |
2082,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 234,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 34,6 мм |
| Габариты в дюймах |
5" × 3" × 1,36" |
| Масса |
0,33 кг |
| Упаковка |
36 шт.; 12,9 кг; 0,96 CUFT |
Конструкция и подключение
Источник выполнен в открытом модульном исполнении. Применяются разъёмы:
- Вход AC: CN1, JST B3P-VH или эквивалент.
- Выход DC: CN2, JST B8P-VH или эквивалент.
- Сигнал Power Good: CN3, JST B4B-XH или эквивалент.
- Выход 5VSB / PS-ON: CN901, JST B-XH или эквивалент.
Назначение контактов:
| Разъём |
Контакт |
Назначение |
| CN1 |
1 |
AC/N |
| CN1 |
2 |
Не подключен |
| CN1 |
3 |
AC/L |
| CN2 |
1,2,3,4 |
+V |
| CN2 |
5,6,7,8 |
-V |
| CN3 |
1 |
PG |
| CN3 |
2 |
GND |
| CN3 |
3 |
-S |
| CN3 |
4 |
+S |
| CN901 |
1 |
PS/ON |
| CN901 |
2,4 |
GND |
| CN901 |
3 |
5VSB |
Примечания
- Все параметры, специально не отмеченные, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность включает выход 5VSB 0,6 А.
- Номинальная мощность включает выход 5VSB 0,8 А.
- Пульсации и шум измеряются при 20 МГц полосе измерения с использованием 12-дюймовой витой пары, терминованной параллельно 0,1 мкФ и 47 мкФ конденсаторами.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Для проверки может потребоваться снижение выходного напряжения; смещение необходимо выполнять по кривой derating для получения подробностей.
- Удалённая компенсация предназначена для компенсации падения напряжения на проводах.
- Температурный derating уменьшает выходную мощность при повышенной температуре; при fanless-моделях и моделях с вентилятором соблюдайте кривую снижения мощности.
- HS1, HS2 и HS3 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и шиной заземления корпуса.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; все испытания IEC выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
