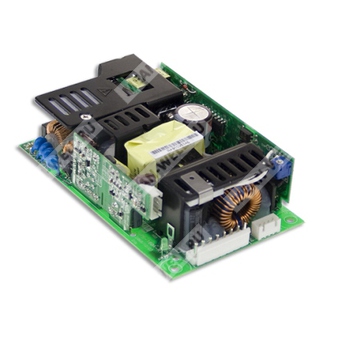

RPT-160C - медицинский трёхвыходной источник питания 145 Вт для аппаратуры с требованиями к безопасности и ЭМС.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPT |
Серия медицинских источников питания Mean Well RPT |
| 160 |
Номинальный класс мощности 160 Вт |
| C |
Открытое исполнение печатной платы, PCB Type |
Краткое описание
RPT-160C представляет собой высоконадежный медицинский импульсный источник питания печатного исполнения с тремя выходами. Изделие рассчитано на питание от сети переменного тока 90–264 В и обеспечивает три стабилизированных напряжения для медицинской и промышленной электронной аппаратуры. Модель соответствует требованиям медицинской безопасности, имеет низкий ток утечки и предназначена для систем класса I с защитным заземлением.
Особенности
- Компактное исполнение формата 5" × 3".
- Медицинская сертификация безопасности 2 x MOPP.
- Соответствие требованиям ANSI/AAMI ES60601-1 и IEC/BS EN/EN 60601-1.
- Подходит для применения в оборудовании типа BF при корректном системном проектировании.
- Мощность до 145 Вт при принудительном воздушном охлаждении 20,5 CFM.
- Класс ЭМС B для конфигурации класса I.
- Потребление без нагрузки менее 0,75 Вт для исполнения с сигналом PS-ON.
- Очень низкий ток утечки.
- Выходы: 5 В дежурный, Power Good, Power Fail.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Срок наработки на отказ более 85 тыс. часов.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для лечения апноэ сна.
- Насосные системы.
Описание
RPT(G)-160C — это медицинский источник питания печатного исполнения высокой плотности мощности для монтажа в корпус оборудования. Он принимает входное напряжение 90–264 В переменного тока и обеспечивает три выходных напряжения. Низкий ток утечки делает изделие пригодным для медицинских систем с повышенными требованиями безопасности. Серия соответствует международным медицинским нормам 2 x MOPP и требованиям ЭМС BS EN/EN55011, что обеспечивает применимость в оборудовании класса BF при надлежащем проектировании системы. Серия RPT(G)-160 также выпускается в закрытом исполнении RPT(G)-160-C.
Электрические параметры
Выходные параметры
| Параметр |
RPT(G)-160C |
| Количество выходов |
3 |
| Канал 1 |
5 В |
| Канал 2 |
15 В |
| Канал 3 |
-15 В |
| Номинальный ток канала 1 при 20,5 CFM |
14 А |
| Номинальный ток канала 2 при 20,5 CFM |
3,6 А |
| Номинальный ток канала 3 при 20,5 CFM |
1 А |
| Диапазон тока канала 1 при 20,5 CFM |
0,6–14 А |
| Диапазон тока канала 2 при 20,5 CFM |
0,1–3,6 А |
| Диапазон тока канала 3 при 20,5 CFM |
0,2–4,8 А |
| Диапазон тока канала 1 при конвекции |
0,6–9 А |
| Диапазон тока канала 2 при конвекции |
0,1–2,6 А |
| Диапазон тока канала 3 при конвекции |
0,1–0,8 А |
| Номинальная мощность при 20,5 CFM |
143 Вт |
| Номинальная мощность при конвекции |
99 Вт |
| Пульсации и шум, канал 1 |
60 мВ п-п |
| Пульсации и шум, канал 2 |
100 мВ п-п |
| Пульсации и шум, канал 3 |
80 мВ п-п |
| Диапазон подстройки напряжения |
Канал 1: 5–5,5 В |
| Допуск по напряжению |
Канал 1: ±2,0%; Канал 2: ±4,0%; Канал 3: ±8,0% |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
Канал 1: ±1,5%; Канал 2: ±3,0%; Канал 3: ±3,0% |
| Время установления, нарастания |
3500 мс, 30 мс при 115 В AC; 1800 мс, 30 мс при 230 В AC |
| Время удержания |
20 мс при 115 В AC; 30 мс при 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC, 127–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности, тип. |
PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. |
83% |
| Ток потребления, тип. |
1,8 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, тип. |
35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
Защита
| Функция защиты |
Порог или поведение |
| Перегрузка |
105–135% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением |
| Перенапряжение |
Канал 1: 5,7–6,8 В; отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев |
Автоматическое отключение с восстановлением после снижения температуры |
Функциональные сигналы
| Параметр |
Значение |
| Power Good / Power Fail |
500 мс > PG > 10 мс, PF > 1 мс |
| Включение |
PS-ON = высокий уровень или > 2–5 В |
| Выключение |
PS-ON = низкий уровень или < 0–0,5 В |
| Дежурный выход 5 В |
5 В при 0,6 А без вентилятора, 0,8 А с вентилятором 20,5 CFM; допуск ±2%; пульсации 50 мВ п-п макс. |
Условия эксплуатации и испытаний
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная цепь – вторичная: 2 x MOPP; первичная – земля: 1 x MOPP; вторичная – земля: 1 x MOPP |
| Испытательное напряжение |
Вход – выход: 4 кВ AC; вход – FG: 2 кВ AC; выход – FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм между I/P-O/P, I/P-FG, O/P-FG при 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Проведённые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Пульсация напряжения |
BS EN/EN61000-3-3 |
----- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 2 кВ/линия-земля; 1 кВ/линия-линия |
| Кондуктивная восприимчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность
| Показатель |
Значение |
| MTBF |
1719,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 175,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Исполнение |
PCB Type |
| Размеры |
127 × 76,2 × 34,6 мм |
| Размеры в дюймах |
5 × 3 × 1,36 дюйма |
| Масса |
0,33 кг |
| Упаковка |
36 шт.; 12,9 кг; 0,96 куб. фута |
Разъёмы и подключения
| Разъём |
Назначение |
Исполнение |
| CN1 |
Вход переменного тока |
JST B3P-VH или эквивалент |
| CN2 |
Выход постоянного тока |
JST B8P-VH или эквивалент |
| CN3 |
Power Good |
JST B2B-XH или эквивалент |
| CN901 |
5VSB и PS/ON |
JST B-XH или эквивалент |
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность включает 5VSB при 0,8 А.
- Номинальная мощность включает 5VSB при 0,6 А.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и параллельной комбинации 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Снижение мощности может потребоваться при пониженном входном напряжении. Необходимо проверять кривую дерейтирования.
- Измерение среднего тока выполняется от первичного входа к выходу постоянного тока.
- Температурное снижение мощности: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
- HS1, HS2 и HS3 не должны быть закорочены.
- M1 и M2 являются защитным заземлением и должны быть заземлены.
- Монтажные требования приведены только для открытого исполнения.
