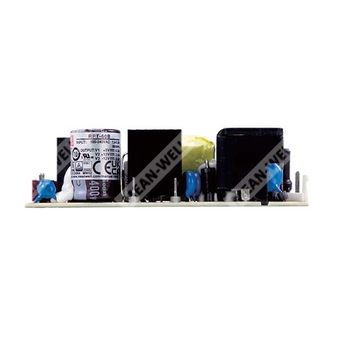

RPT-6003 - трёхканальный медицинский источник питания AC/DC мощностью 60 Вт для аппаратуры с тремя выходными напряжениями.
Назначение и общее описание
RPT-60 — это высоконадежный «зелёный» импульсный источник питания медицинского класса в печатном исполнении, выполненный в компактном формате 4" × 2" и предназначенный для систем, где требуются несколько выходных напряжений и повышенные требования к электробезопасности, ЭМС и току утечки.
Модификация RPT-6003 является трёхканальным вариантом серии RPT-60. По данным документа она обеспечивает выходы 3,3 В, 5 В и 12 В с суммарной выходной мощностью до 39,9 Вт, рассчитана на работу от сети 90…264 В переменного тока или 127…370 В постоянного тока и применяется в медицинской и сопутствующей электронной аппаратуре.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RPT | Серия источников питания |
| 60 | Номинальная мощность серии: 60 Вт |
| 03 | Вариант с тремя выходами; для данной модификации — 3,3 В, 5 В и 12 В |
Особенности
- Компактный формат 4" × 2".
- Медицинская безопасность, соответствие требованиям 2 × MOPP.
- Пригоден для применения в системах типа BF при соответствующем системном проектировании.
- Охлаждение естественной конвекцией без вентилятора.
- Класс ЭМС B для конфигурации класса I.
- Крайне низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Трёхлетний гарантийный срок в документе указан, но в ответ не включается по требованию.
Применение
- Ороирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства терапии и контроля апноэ сна.
Описание
RPT-6003 представляет собой медицинский AC/DC источник питания печатного исполнения с высокой удельной мощностью на площади 4" × 2". Устройство рассчитано на питание от сети универсального диапазона и формирует три изолированных выходных напряжения, что упрощает построение компактных систем с несколькими шинами питания.
Серия допускает применение в системах класса I с защитным заземлением (FG). Заявленный ток утечки крайне мал и составляет менее 150 мкА. Источник соответствует требованиям международных медицинских норм по изоляции и электромагнитной совместимости.
Электрические параметры
Выход
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | 3,3 В |
| Выход 2 | 5 В |
| Выход 3 | 12 В |
| Номинальный ток выхода 1 | 5 А |
| Номинальный ток выхода 2 | 3 А |
| Номинальный ток выхода 3 | 0,7 А |
| Диапазон тока выхода 1 | 0,5…5,5 А |
| Диапазон тока выхода 2 | 0,3…3,3 А |
| Диапазон тока выхода 3 | 0,1…0,77 А |
| Номинальная мощность | 39,9 Вт |
| Пиковая нагрузка 10 с | 43,89 Вт |
| Пульсации и шум, выход 1 | 80 мВ пик-пик |
| Пульсации и шум, выход 2 | 80 мВ пик-пик |
| Пульсации и шум, выход 3 | 80 мВ пик-пик |
| Допуск по напряжению, выход 1 | +3 %, -2 % |
| Допуск по напряжению, выход 2 | ±8,0 % |
| Допуск по напряжению, выход 3 | +10 %, -6 % |
| Регулирование по линии, выход 1 | ±0,5 % |
| Регулирование по линии, выход 2 | ±1,0 % |
| Регулирование по линии, выход 3 | ±2,0 % |
| Регулирование по нагрузке, выход 1 | ±1,5 % |
| Регулирование по нагрузке, выход 2 | ±2,0 % |
| Регулирование по нагрузке, выход 3 | ±5,0 % |
| Подстройка | Не указана |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 75 % |
| Входной ток тип. | 1,1 А при 115 В переменного тока / 0,7 А при 230 В переменного тока |
| Пусковой ток тип. | 60 А при 230 В переменного тока / 30 А при 115 В переменного тока, холодный пуск |
| Ток утечки | Менее 150 мкА при 264 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки и нарастания | 300 мс, 15 мс при 230 В переменного тока; 300 мс, 15 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 15 мс при 115 В переменного тока, при полной нагрузке |
| Частота преобразования | 100 кГц |
Защиты
| Параметр | Значение |
| Перегрузка | 115…150 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Порог перенапряжения, выход 1 | 5,75…6,75 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 3000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ переменного тока; вход–земля: 2 кВ переменного тока; выход–земля: 1,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Уровень изоляции | Первичная цепь – вторичная: 2 × MOPP; первичная – земля: 1 × MOPP; вторичная – земля: 1 × MOPP |
| Эмиссия | BS EN/EN55011 (CISPR11) |
| Проводимая эмиссия | Класс B |
| Излучаемая эмиссия | Класс B |
| Гармонические токи | Класс A |
| Мигание напряжения | --- |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2 |
| ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 4 кВ «линия–земля»; 2 кВ «линия–линия» |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4415,3 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 677,8 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29 мм |
| Габариты в дюймах | 4" × 2" × 1,14" |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,4 кг; 0,89 куб. фута |
Механическое исполнение
Исполнение — печатная плата с клеммными разъёмами. Входной разъём CN1: JST B3P-VH или эквивалент. Выходной разъём CN2: JST B6P-VH или эквивалент.
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/N |
| CN1 | 2 | Без контакта |
| CN1 | 3 | AC/L |
| CN2 | 1, 2 | V1 |
| CN2 | 3, 4 | COM |
| CN2 | 5 | V2 |
| CN2 | 6 | V3 |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимая дельта цикла измерения не должна превышать 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, регулирование по линии и регулирование по нагрузке.
- Ток утечки измеряется от первичного входа до постоянного тока выхода.
- Температура окружающей среды при понижении мощности: для моделей без вентилятора и для моделей с вентилятором на высоте более 2000 м.
- Время установки измеряется при холодном пуске. Включение и выключение питания могут увеличивать время установки.
- Контакт HS1/HS2 не должен быть замкнут.
- Источник питания содержит компонент, устанавливаемый на финальное оборудование. ЭМС-испытания выполняются на монтажной установке 360 мм × 360 мм с металлической пластиной 1 мм. Финальное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
