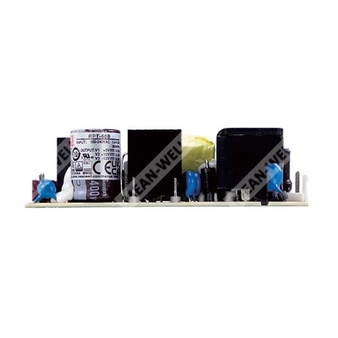

RPT-60A - компактный медицинский источник питания с тремя выходными напряжениями для систем автоматизации и медтехники.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| RPT | Серия | Источник питания серии RPT |
| 60 | Номинальная мощность | 60 Вт |
| A | Вариант исполнения | Модификация с выходами 5 В, 12 В и -5 В |
Назначение
RPT-60A представляет собой высоконадежный медицинский импульсный источник питания печатного монтажа мощностью 60 Вт с высокой удельной мощностью в габарите 4″ × 2″. Устройство работает от сети переменного тока 90…264 В и обеспечивает три выходных напряжения.
Особенности
- Компактный размер 4″ × 2″.
- Медицинская безопасность, соответствие 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в системах типа BF при корректном системном проектировании.
- Охлаждение естественной конвекцией воздуха.
- Помехоэмиссия класса B для конфигурации класса I.
- Очень низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- 3-годичный гарантийный срок.
Описание
RPT-60A — это 60-ваттный высоконадежный «зелёный» источник питания медицинского назначения в печатном исполнении с высокой плотностью мощности на базе форм-фактора 4″ × 2″. Он допускает входное напряжение 90…264 В AC и обеспечивает три выходных канала. Модель может применяться в системах класса I при наличии защитного заземления. Суммарный ток утечки крайне мал и составляет менее 150 мкА. Изделие соответствует международным медицинским требованиям 2 x MOPP и нормам EMC BS EN/EN55011.
Расшифровка партномера
| Элемент | Значение |
|---|
| RPT | Серия медицинских источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| A | Исполнение с выходами 5 В, 12 В и -5 В |
Параметры
| Параметр | Значение |
|---|
| Модель | RPT-60A |
| Номинальная мощность | 60 Вт |
| Габаритный формат | 4″ × 2″ |
| Тип | Медицинский источник питания печатного монтажа |
Выход
| Параметр | Канал 1 | Канал 2 | Канал 3 |
|---|
| Выходное напряжение | 5 В | 12 В | -5 В |
| Номинальный ток | 4 А | 2 А | 0,5 А |
| Диапазон тока | 0,5…4,4 А | 0,1…2,2 А | 0,1…0,55 А |
| Номинальная мощность по каналу | 46,5 Вт | | |
| Пиковая нагрузка 10 с | 51,15 Вт | | |
| Пульсации и шум, max. | 80 мВп-п | 80 мВп-п | 80 мВп-п |
| Допуск выходного напряжения | +3%, -2% | ±6,0% | +9%, -8% |
| Линейная стабилизация | ±0,5% | ±1,0% | ±1,0% |
| Нагрузка стабилизация | ±1,5% | ±2,0% | ±1,0% |
| Настройка, время нарастания | 300 мс, 15 мс / 230 В AC; 300 мс, 15 мс / 115 В AC при полной нагрузке | | |
| Время удержания | 70 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке | | |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 1,1 А / 115 В AC; 0,7 А / 230 В AC |
| Пусковой ток, тип. | 60 А / 230 В AC; 30 А / 115 В AC, холодный старт |
| Ток утечки | Менее 150 мкА |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 115…150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Для канала 1: 5,75…6,75 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2nd Ed, CSA C22.2 No. 62368-1-14, 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP; вторичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55011 (CISPR11), класс B; BS EN/EN61000-3-2, класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Переходные импульсы EFT | Уровень 4, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | Провал 100% на 1 период, 30% на 25 периодов, прерывание 100% на 250 периодов |
Прочее
| Параметр | Значение |
|---|
| MTBF | 4415,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 677,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,4 кг; 0,89 куб. фута |
| Размеры | 101,6 × 50,8 × 29 мм |
Примечания
- Все параметры, специально не указанные, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимый диапазон отклонения напряжения сети 20% не более 3 с. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измерены полосой пропускания 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
- Ток утечки измеряется от первичного входа до выхода постоянного тока.
- Температура окружающей среды при снижении мощности: 3,5 °C / 1000 м без моделей с вентилятором и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м.
- Время нарастания измеряется при холодном старте. Включение/выключение питания может увеличить время установки.
- Не замыкать контакты HS1, HS2.
- Источник питания является компонентом, который будет устанавливаться в конечное оборудование. Все испытания EMC выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
