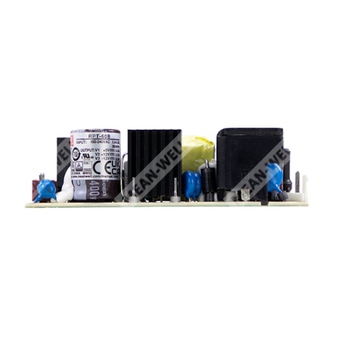

RPT-60B - медицинский импульсный источник питания мощностью 60 Вт с тремя выходными каналами для ответственных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPT | Серия медицинских источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| B | Вариант исполнения с конфигурацией выходных напряжений, соответствующей модификации RPT-60B |
Назначение и особенности
RPT-60B — это высоконадежный «зелёный» источник питания медицинского класса на печатной плате с высокой удельной мощностью при габаритах 4" × 2". Устройство принимает входное напряжение 90–264 В переменного тока и формирует три выходных напряжения. Модель допускается к применению в системах класса I при наличии защитного заземления.
Источник характеризуется крайне малым током утечки, соответствием требованиям медицинской безопасности 2 x MOPP и совместимостью с нормами электромагнитной совместимости для медицинского оборудования. Охлаждение осуществляется свободной конвекцией воздуха.
Особенности
- Компактный размер 4" × 2".
- Одобрение по медицинской безопасности 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при соответствующем учёте требований системы.
- Охлаждение свободной конвекцией воздуха.
- Класс электромагнитных помех B для конфигурации класса I.
- Крайне низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Медицинский источник питания с высокой надёжностью.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
Описание
RPT-60B представляет собой 60-ваттный высоконадежный медицинский источник питания на печатной плате с высокой плотностью мощности на площади 4" × 2". Он работает от сети 90–264 В переменного тока и обеспечивает три выходных напряжения.
Источник может использоваться в системах класса I с подключением защитного проводника. Величина тока утечки составляет менее 150 мкА. Изделие соответствует международным медицинским требованиям 2 x MOPP и нормам EMC BS EN/EN55011.
Параметры модели RPT-60B
Выход
| Параметр | Значение | Пояснение |
| Выход 1 | 5 В | Основной канал |
| Номинальный ток выхода 1 | 4 А | |
| Диапазон тока выхода 1 | 0,5–4,4 А | |
| Номинальная мощность | 46,5 Вт | |
| Максимальная мощность | 51,15 Вт | |
| Пульсации и шум | 80 мВп-п | Максимум |
| Допуск напряжения | +3 / -2 % | |
| Регулировка по линии | ±0,5 % | |
| Регулировка по нагрузке | ±1,5 % | |
| Подстройка, время нарастания | 300 мс, 15 мс при 230 В AC; 300 мс, 15 мс при 115 В AC, при полной нагрузке | |
| Время удержания | 70 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке | |
Выходные каналы RPT-60B
| Канал | Номинальное напряжение | Номинальный ток | Диапазон тока | Пульсации и шум | Допуск напряжения | Регулировка по линии | Регулировка по нагрузке |
| Выход 1 | 5 В | 4 А | 0,5–4,4 А | 80 мВп-п | +3 / -2 % | ±0,5 % | ±1,5 % |
| Выход 2 | 12 В | 2 А | 0,1–2,2 А | 80 мВп-п | ±6,0 % | ±1,0 % | ±2,0 % |
| Выход 3 | -5 В | 0,5 А | 0,1–0,55 А | 80 мВп-п | +9 / -8 % | ±1,0 % | ±2,0 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Частота сети | 47–63 Гц |
| КПД | 77 % |
| Потребляемый ток | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток | 60 А при холодном старте и 230 В AC; 30 А при 115 В AC |
| Ток утечки | Менее 150 мкА |
Защиты
| Вид защиты | Реализация |
| Перегрузка | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C, с учётом дерейтирования |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения, влажность | -40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 3000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Уровень изоляции | Первичная цепь–вторичная цепь: 2 x MOPP; первичная цепь–земля: 1 x MOPP; вторичная цепь–земля: 1 x MOPP |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия–PE; 2 кВ линия–линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывания 250 периодов |
| Дополнительные нормы | BS EN/EN55035, BS EN/EN60601-1-2 | |
Надёжность
| Параметр | Значение |
| MTBF | 4415,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 677,8 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты, масса и упаковка
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 29 мм; 4" × 2" × 1,14" |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,4 кг; 0,89 ft³ |
Монтаж и подключение
| Параметр | Значение |
| Входной разъём AC | JST B3P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| Выходной разъём DC | JST B6P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1,2 — V1; 3,4 — V2; 5 — V3; COM выведен на соответствующие контакты по схеме изделия |
| Предохранители | AC FUSE T2.5/250V |
| Заземление | Требуется |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимая длительность максимальной нагрузки — 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измерены в полосе 20 МГц с помощью 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Ток нагрузки измерялся с первичной стороны по постоянному току.
- Температура окружающей среды дерейтируется на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Время установления измеряется при холодном старте. Включение/выключение питания может увеличить время установления.
- Не допускается короткое замыкание контактов HS1 и HS2.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания EMC выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам.
