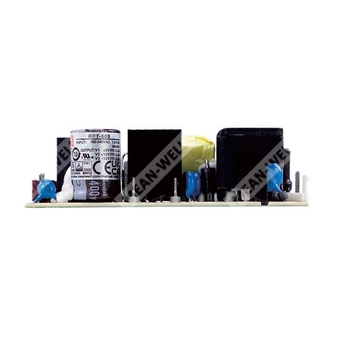

RPT-60C - трёхканальный медицинский AC/DC источник питания для аппаратуры с изолированными выходами.
Расшифровка партномера
| Обозначение |
Значение |
| RPT |
Серия медицинских источников питания Mean Well RPT |
| 60 |
Номинальная мощность 60 Вт |
| C |
Вариант исполнения с выходами 5 В, 15 В и -15 В |
Назначение и особенности
RPT-60C — высоконадежный медицинский источник питания в печатном исполнении с высокой удельной мощностью на габаритной основе 4" × 2". Устройство рассчитано на питание от сети переменного тока 90–264 В и формирует три изолированных выходных напряжения. Изделие соответствует требованиям медицинской безопасности по уровню 2 x MOPP и может применяться в системах класса I при наличии защитного заземления. Предусмотрены очень малый ток утечки, охлаждение естественной конвекцией, а также защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Компактный размер 4" × 2".
- Медицинская сертификация безопасности 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в BF-системах при соответствующем системном проектировании.
- Охлаждение за счет свободной конвекции воздуха.
- ЭМС: класс B для конфигурации класса I.
- Крайне малый ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
Описание
RPT-60C представляет собой 60-ваттный высоконадежный медицинский источник питания зеленого исполнения на печатной плате с высокой плотностью мощности при форм-факторе 4" × 2". Входное напряжение составляет 90–264 В переменного тока, при этом устройство формирует три выходных канала. Источник может использоваться в системах класса I с подключением защитного заземления. Ток утечки менее 150 мкА. Изделие соответствует международным медицинским требованиям по изоляции 2 x MOPP и нормам ЭМС BS EN/EN55011.
Таблица параметров RPT-60C
| Параметр | Значение |
|---|
| Выход 1 | 5 В |
| Номинальный ток выхода 1 | 4 А |
| Диапазон тока выхода 1 | 0,5–4,4 А |
| Номинальная мощность | 60 Вт |
| Пиковая мощность в течение 10 с | 55 Вт |
| Пульсации и шум на выходе 1 | 80 мВ п-п |
| Допуск напряжения | +3, -2% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки, нарастания | 300 мс, 15 мс при 230 В AC; 300 мс, 15 мс при 115 В AC, при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 75% |
| Входной ток | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC; 30 А при 115 В AC, холодный пуск |
| Ток утечки | Earth leakage current < 150 мкА при 264 В AC; Touch current < 100 мкА при 264 В AC |
Выходные параметры
| Параметр |
Выход 1 |
Выход 2 |
Выход 3 |
| Выходное напряжение |
5 В |
15 В |
-15 В |
| Номинальный ток |
4 А |
1,5 А |
0,5 А |
| Диапазон тока |
0,5–4,4 А |
0,1–1,65 А |
0,1–0,55 А |
| Пиковая мощность 10 с |
55 Вт |
— |
— |
| Пульсации и шум |
80 мВ п-п |
100 мВ п-п |
150 мВ п-п |
| Допуск напряжения |
+3, -2% |
±6,0% |
±8,0% |
| Стабилизация по линии |
±0,5% |
±1,0% |
±2,0% |
| Стабилизация по нагрузке |
±1,5% |
±3,0% |
±4,0% |
| Выходная структура |
CH1 |
CH2 |
CH3 |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC; 30 А при 115 В AC |
| КПД | 75% |
Защита
| Параметр | Описание |
|---|
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания. |
| Предел перегрузки | 115–150% от номинальной выходной мощности. |
| Порог защиты по напряжению | CH1: 5,75–6,75 В. |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Высота эксплуатации | 3000 м |
Прочность изоляции и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP; Secondary-Earth: 1 x MOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2nd Ed, CSA C22.2 No. 62368-1-14, 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 approved |
ЭМС
| Параметр | Норматив | Уровень / примечание |
|---|
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсная помехоустойчивость | BS EN/EN61000-4-5 | Уровень 4, 4 кВ «линия-земля»; 2 кВ «линия-линия» |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| ЭМС-стандарты медицинского применения | BS EN/EN55035, BS EN/EN60601-1-2 | — |
MTBF
| Параметр | Значение |
|---|
| MTBF | 4415,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 677,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
|---|
| Габариты | 101,6 × 50,8 × 29 мм |
| Габариты в дюймах | 4" × 2" × 1,14" |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,15 кг |
| Количество в упаковке | 96 шт. |
| Масса упаковки | 15,4 кг |
| Объем упаковки | 0,89 куб. фута |
Механическое исполнение и подключение
Входной разъем AC: JST B3P-VH или эквивалент.
| Контакт | Назначение |
|---|
| 1 | AC/N |
| 2 | Нет контакта |
| 3 | AC/L |
Выходной разъем DC: JST B6P-VH или эквивалент.
| Контакт | Назначение |
|---|
| 1, 2 | V1 |
| 3, 4 | COM |
| 5 | V2 |
| 6 | V3 |
Примечание по монтажу: HS1 и HS2 не допускается замыкать между собой. M1 является защитным заземлением. Для лучшей ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимый максимум пикового тока в течение 30 секунд не должен превышать номинальную мощность.
- Пульсации и шум измеряются полосой 20 МГц, с использованием витой пары длиной 12 дюймов, оконеченной параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды при 3,5 °C / 1000 м для моделей с вентилятором и 5 °C / 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
- Время установки измеряется при холодном старте. Включение и выключение источника питания может привести к увеличению времени установки.
- Не допускается короткое замыкание клемм HS1, HS2.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Итоговое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
