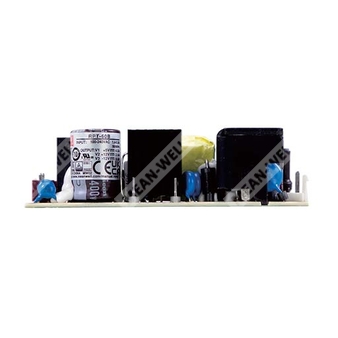

RPT-60D - медицинский импульсный источник питания на 60 Вт с тремя выходами для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPT | Серия медицинских источников питания Mean Well RPT |
| 60 | Номинальная мощность 60 Вт |
| D | Модификация с выходной конфигурацией D |
Назначение и особенности
RPT-60D представляет собой высоконадежный зеленый печатный медицинский источник питания с высокой удельной мощностью в габарите 4" × 2". Устройство принимает сетевое напряжение 90…264 В переменного тока и формирует три выходных напряжения. Источник допускает применение в системах класса I при наличии защитного заземления (FG). Отличается крайне низким током утечки и соответствует требованиям медицинской изоляции 2 x MOPP, а также нормам EMC для медицинского применения.
Особенности
- Компактный корпус 4" × 2".
- Медицинская безопасность, одобрение 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при корректной системной реализации.
- Охлаждение за счет свободной конвекции воздуха.
- Класс электромагнитных помех B для конфигурации класса I.
- Крайне низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
Области применения
- Оральный ирригатор.
- Аппарат для гемодиализа.
- Медицинские мониторы.
- Устройства для лечения апноэ сна.
Выходные параметры
| Параметр |
CH1 |
CH2 |
CH3 |
| Выходное напряжение |
5 В |
24 В |
12 В |
| Номинальный ток |
3,5 А |
1 А |
0,5 А |
| Диапазон тока |
0,5…3,85 А |
0,1…1,1 А |
0,1…0,55 А |
| Номинальная мощность |
47,5 Вт |
| Пиковая нагрузка 10 с |
52,25 Вт |
| Пульсации и шум, не более |
80 мВ п-п |
150 мВ п-п |
80 мВ п-п |
| Допуск выходного напряжения |
+3%, -2% |
±6,0% |
±8,0% |
| Линейная стабилизация |
±0,5% |
±2,0% |
±2,0% |
| Нагрузочная стабилизация |
±1,5% |
±3,0% |
±4,0% |
| Настройка, время нарастания |
300 мс, 15 мс при 230 В AC; 300 мс, 15 мс при 115 В AC, полная нагрузка |
| Время удержания |
70 мс при 230 В AC; 15 мс при 115 В AC, полная нагрузка |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД, тип. | 79% |
| Входной ток, тип. | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC; 30 А при 115 В AC, холодный пуск |
| Ток утечки | Менее 150 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Защиты
| Параметр | Условие/реакция |
| Перегрузка | 115…150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после снятия неисправности |
| Перенапряжение | CH1: 5,75…6,75 В; отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C; 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Высота эксплуатации | 3000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
ЭМС
| Параметр | Стандарт | Уровень/класс |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Нормы медицинской ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 | --- |
Соответствие стандартам безопасности
| Стандарты |
| IEC 60601-1:2005+A1+A2 |
| TUV BS EN/EN 60601-1:2006+A1+A12+A2 |
| ANSI/AAMI ES60601-1:2005+A2 |
| CAN/CSA C22.2 No. 60601-1:2014+A2 |
| IEC 62368-1:2014 |
| UL 62368-1, 2nd Ed |
| CSA C22.2 No. 62368-1-14, 2nd Ed |
| TUV BS EN/EN 62368-1:2014+A11 |
| EAC TP TC 004 approved |
Прочее
| Параметр | Значение |
| MTBF | 4415,3 тыс. ч, Telcordia SR-332 (Bellcore); 677,8 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты (Д × Ш × В) | 101,6 × 50,8 × 29 мм |
| Габариты в дюймах | 4" × 2" × 1,14" |
| Масса и упаковка | 0,15 кг; 96 шт. / 15,4 кг / 0,89 куб. фута |
| Частота преобразования | 100 кГц |
Примечания
- Все параметры, специально не указанные, измеряются при 230 В AC, номинальной нагрузке и 25 °C окружающей температуры.
- Допустимая установка максимальной мощности: 60 секунд при нагрузке до 120% от номинала, при этом средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на полосе 20 МГц с помощью 12-дюймовой витой пары, завершенной параллельно 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды при испытаниях: 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте свыше 2000 м.
- Время нарастания измеряется при холодном старте. Включение/выключение питания может привести к увеличению времени установки.
- Не замыкать контакты HS1 и HS2.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания EMC проводятся при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
- Для лучшей EMC-совместимости необходимо обеспечить электрическое соединение между M1, M2 и корпусным заземлением.
