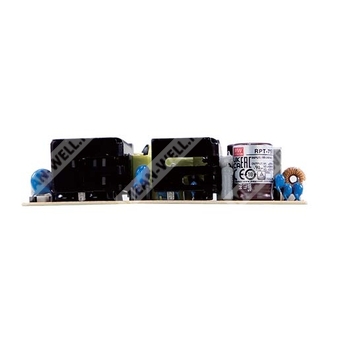

RPT-7503 — трёхканальный медицинский источник питания 72 Вт для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| RPT | Серия медицинских источников питания Mean Well RPT |
| 75 | Номинальная мощность серии: 75 Вт |
| 03 | Исполнение с выходными напряжениями 3,3 В / 5 В / 12 В |
Назначение и общая характеристика
RPT-7503 — это высоконадежный печатный источник питания медицинского класса с тремя выходами и высокой удельной мощностью в габаритах 5" × 3".
Устройство рассчитано на питание от сети 90…264 В переменного тока и формирует три стабилизированных выхода: 3,3 В, 5 В и 12 В. Модель относится к медицинским источникам питания с уровнем изоляции 2 x MOPP, пригодна для применения в системах класса I при соответствующем проектировании и характеризуется крайне малым током утечки.
Источник питания предназначен для применения в медицинском и профессиональном оборудовании, где требуются компактность, электробезопасность, низкий уровень помех и высокий ресурс работы.
Особенности
- Компактный формат 5" × 3".
- Подтверждение медицинской безопасности: 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения типа BF при корректном системном проектировании.
- Выходная мощность 72 Вт при естественном охлаждении.
- Выходная мощность до 100 Вт при принудительном воздушном охлаждении.
- Класс EMI: B для исполнения класса I.
- Очень низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Ресурс работы более 140 000 часов.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPT-7503 представляет собой высоконадежный импульсный источник питания печатного монтажа медицинского класса, выполненный в форм-факторе с высокой плотностью мощности на площади 5" × 3". Он принимает сетевое напряжение 90…264 В AC и формирует три выходных напряжения.
Источник питания может применяться в системах класса I. Эквивалентный ток утечки составляет менее 150 мкА. Изделие соответствует международным медицинским требованиям по уровню изоляции 2 x MOPP и требованиям EMC BS EN/EN55011.
Параметры выхода
| Параметр |
Значение |
| Выход 1 |
3,3 В |
| Выход 2 |
5 В |
| Выход 3 |
12 В |
| Номинальный ток выхода 1 |
6 А |
| Номинальный ток выхода 2 |
6 А |
| Номинальный ток выхода 3 |
1 А |
| Диапазон тока выхода 1 |
0,7…7 А |
| Диапазон тока выхода 2 |
0…8 А |
| Диапазон тока выхода 3 |
0…1,5 А |
| Номинальная мощность |
61,8 Вт |
| Пиковая нагрузка при 23,5 CFM |
81,1 Вт |
| Пульсации и шум, выход 1 |
80 мВ п-п |
| Пульсации и шум, выход 2 |
120 мВ п-п |
| Пульсации и шум, выход 3 |
120 мВ п-п |
| Допуск выходного напряжения, выход 1 |
±4,0% |
| Допуск выходного напряжения, выход 2 |
±6,0% |
| Допуск выходного напряжения, выход 3 |
+10%, -6% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Установка, время нарастания |
500 мс, 30 мс / 115 В AC; 500 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания |
20 мс / 115 В AC; 90 мс / 230 В AC при полной нагрузке |
| Регулировка выходного напряжения |
CH1: 3,8…4,5 В |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Потребляемый ток |
1,5 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток |
25 А / 115 В AC; 50 А / 230 В AC, холодный старт |
| КПД типовой |
74% |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
140…180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
CH1: 3,8…4,5 В; отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Уровень изоляции |
Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю |
< 150 мкА при 264 В AC |
| Ток прикосновения |
< 100 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
--- |
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные помехи (EFT) |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ Line-FG; 2 кВ Line-Line |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C, см. кривую дерейтирования |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…45 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
Надежность, габариты, упаковка
| Параметр |
Значение |
| MTBF |
2305,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 521,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
127 × 76,2 × 31 мм; 5" × 3" × 1,22" |
| Масса |
0,25 кг |
| Упаковка |
63 шт.; 17,3 кг; 1,28 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает настройку линии, стабилизацию по нагрузке и регулировку выходного напряжения.
- Ток прикосновения измеряется от первичной цепи к выходу DC.
- Окружающая температура дерейтирования: 3,5 °C / 1000 м для моделей с вентиляторами; 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
- Длина времени нарастания измеряется при холодном старте. Частое включение/выключение может увеличить время установки.
- HS1, HS2, HS3 не должны быть закорочены.
- Источник питания является компонентом, подлежащим установке в конечное изделие. Окончательное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
Механическое исполнение и подключение
Входной разъём AC: JST B3P-VH или эквивалентный.
| Номер контакта |
Назначение |
Сопрягаемый корпус |
Контакт |
| 1 |
AC/N |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
| 2 |
Не используется |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
| 3 |
AC/L |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
Выходной разъём DC: JST B8P-VH или эквивалентный.
| Номер контакта |
Назначение |
Сопрягаемый корпус |
Контакт |
| 1, 2 |
V1 |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
| 3, 4, 5 |
COM |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
| 6, 7 |
V2 |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
| 8 |
V3 |
JST VHR или эквивалентный |
JST SVH-21T-P1.1 или эквивалентный |
Дополнительно:
- Требуется защитное заземление.
- M1 является защитным заземлением.
- Для лучшего EMC-результата следует обеспечить электрическое соединение между M1, M2 и шасси.
- AC предохранитель: T2.5/250V.
