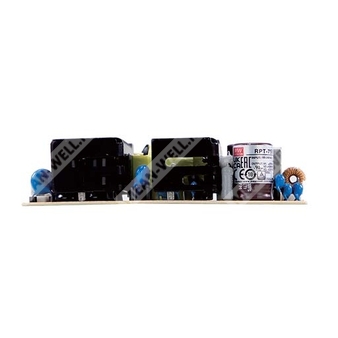

RPT-75A — трёхканальный медицинский AC/DC источник питания мощностью 72 Вт для встраиваемых систем.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| RPT | Серия медицинских источников питания Mean Well RPT |
| 75 | Номинальная мощность класса 75 Вт |
| A | Модификация с выходами 5 В, 12 В и -5 В |
Общее назначение
RPT-75A представляет собой высоконадежный импульсный источник питания печатного монтажа медицинского класса с тремя выходами. Изделие рассчитано на работу от сети переменного тока 90…264 В и предназначено для применения в системах, где требуются повышенные требования к безопасности, низкий ток утечки и соответствие медицинским стандартам.
Источник питания выполнен в компактном форм-факторе 5" × 3" и обеспечивает 72 Вт при конвекционном охлаждении либо до 100 Вт при принудительном обдуве 23,5 CFM. Модификация RPT-75A имеет три канала: 5 В, 12 В и -5 В.
Особенности
- Компактные габариты 5" × 3".
- Соответствие требованиям медицинской безопасности 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в оборудовании типа BF при корректном системном проектировании.
- Мощность 72 Вт при конвекционном охлаждении, 100 Вт при принудительном воздушном охлаждении.
- EMI, класс B для исполнения класса I.
- Очень малый ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Ресурс более 140 000 часов.
Применение
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства терапии апноэ сна.
Описание
RPT-75A — это высоконадежный медицинский источник питания печатного типа с высокой удельной мощностью, предназначенный для установки на печатную плату. Он принимает входное напряжение 90…264 В переменного тока и формирует три выходных напряжения.
Источник питания допускается применять в системах класса I. Эквивалентный ток утечки крайне мал и составляет менее 150 мкА. Изделие соответствует международным медицинским требованиям 2 x MOPP и требованиям по ЭМС BS EN/EN55011.
Таблица основных параметров
| Параметр | Значение |
|---|
| Модель | RPT-75A |
| Выходные каналы | CH1, CH2, CH3 |
| Выходное напряжение | 5 В / 12 В / -5 В |
| Номинальный ток | 6 А / 3 А / 0,5 А |
| Диапазон тока | 0,6…8 А / 0,2…4 А / 0,1…1 А |
| Номинальная мощность | 68,5 Вт / 72 Вт |
| Пиковая нагрузка при 23,5 CFM | 93 Вт / 100 Вт |
| Пульсации и шум | 80 мВ п-п / 120 мВ п-п / 80 мВ п-п |
| Диапазон подстройки напряжения | CH1: 4,75…5,5 В |
| Стабилизация по сети | ±2,0% / ±6,0% / ±5,0% |
| Стабилизация по нагрузке | ±1,5% / ±3,0% / ±1,0% |
| Уставка, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, на полной нагрузке |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC, на полной нагрузке |
| КПД тип. | 76% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Частота сети | 47…63 Гц |
| Входной ток тип. | 1,5 А при 115 В AC / 1 А при 230 В AC |
| Пусковой ток тип. | 25 А при 115 В AC / 50 А при 230 В AC, холодный старт |
Выход
| Параметр | Значение |
|---|
| Конфигурация выходов | CH1 / CH2 / CH3 |
| Выход CH1 | 5 В, 6 А, диапазон 0,6…8 А |
| Выход CH2 | 12 В, 3 А, диапазон 0,2…4 А |
| Выход CH3 | -5 В, 0,5 А, диапазон 0,1…1 А |
| Выходная мощность | 68,5 Вт / 72 Вт |
| Пиковая мощность | 93 Вт / 100 Вт |
| Диапазон регулировки CH1 | 4,75…5,5 В |
| Пульсации и шум CH1 | 80 мВ п-п |
| Пульсации и шум CH2 | 120 мВ п-п |
| Пульсации и шум CH3 | 80 мВ п-п |
| Точность выходного напряжения | ±2,0% / ±6,0% / ±5,0% |
| Точность стабилизации по линии | ±0,5% / ±1,0% / ±1,0% |
| Точность стабилизации по нагрузке | ±1,5% / ±3,0% / ±1,0% |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки | 140…180% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | CH1: 5,7…6,8 В; отключение выходного напряжения с последующим перезапуском питания для восстановления |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -20…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Электрическая безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005 + A1 + A2, TUV BS EN/EN 60601-1:2006 + A1 + A12 + A2, ANSI/AAMI ES60601-1:2005 + A2, CAN/CSA C22.2 No. 60601-1:2014 + A2, EAC TP TC 004 approved; проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки земли | Менее 150 мкА при 264 В AC |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проведённые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные помехи EFT | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-PE; 2 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| ЭМС-стойкость | BS EN/EN55035, BS EN/EN60601-1-2 | --- |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2305,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 521,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 31 мм |
| Габариты в дюймах | 5" × 3" × 1,22" |
| Масса | 0,25 кг |
| Упаковка | 63 шт.; 17,3 кг; 1,28 CUFT |
Механические сведения
| Параметр | Значение |
|---|
| Входной разъём AC | CN1: JST B3P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/N; 2 — нет вывода; 3 — AC/L |
| Выходной разъём DC | CN2: JST B8P-VH или эквивалент |
| Назначение выводов CN2 | 1,2 — V1; 3,4,5 — COM; 6,7 — V2; 8 — V3 |
| Рекомендуемые ответные части | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | T2.5/250V |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает нестабилизацию по линии, регулировку нагрузки и установку. |
| 4 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 5 | Температурный режим снижается на 3,5 °C/1000 м при вентиляторных моделях и на 5 °C/1000 м при безвентиляторных моделях для высоты более 2000 м (6500 ft). |
| 6 | Время нарастания может быть увеличено при холодном старте. |
| 7 | Выводы HS1, HS2, HS3 не должны быть закорочены. |
| 8 | Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС выполняются после монтажа в окончательном оборудовании. Для достижения требуемых характеристик ЭМС рекомендуется обеспечивать электрическое соединение между M1, M2 и шасси. |
Схема обозначения модели
RPT-75A: серия RPT, мощность 75-класса, вариант A с фиксированными выходными напряжениями 5 В / 12 В / -5 В.
