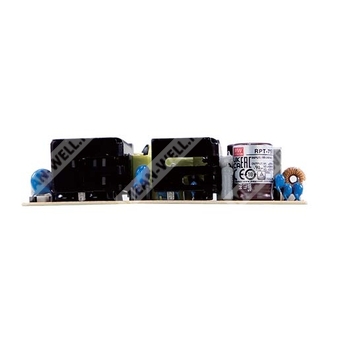

RPT-75B - трёхвыходной медицинский источник питания на 72 Вт для встраиваемых и приборных систем.
Назначение
RPT-75B представляет собой высоконадежный печатный источник питания медицинского класса с тремя выходами, рассчитанный на работу от сети переменного тока 90–264 В и предназначенный для применения в медицинской и промышленной электронике, где требуется компактность, низкие токи утечки и соответствие требованиям 2 x MOPP.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPT | Серия источников питания Mean Well |
| 75 | Номинальная мощность класса 75 Вт |
| B | Модификация с выходными напряжениями 5 В, 12 В и -12 В |
Особенности
- Компактное исполнение 5" × 3".
- Медицинская сертификация безопасности по схеме 2 x MOPP в соответствии с ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения класса BF при соответствующем системном проектировании.
- 72 Вт при естественном охлаждении, до 100 Вт при принудительном обдуве.
- Соответствие классу EMI B для конфигурации класса I.
- Очень низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Наработка на отказ более 140 000 часов.
Применение
- Системы орошения полости рта.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Описание
RPT-75B — это надежный печатный источник питания медицинского назначения с высокой удельной мощностью на габаритном основании 5" × 3". Он принимает входное напряжение 90–264 В переменного тока и формирует три выходных напряжения. Источник может использоваться в системах класса I. Ток утечки крайне мал и составляет менее 150 мкА. Кроме того, изделие соответствует международным медицинским требованиям по изоляции 2 x MOPP и нормам ЭМС BS EN/EN55011.
Технические параметры
Выход
| Параметр | Значение |
| Модель | RPT-75B |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 6 А |
| Номинальный ток выхода 2 | 3 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,6–8 А |
| Диапазон тока выхода 2 | 0,2–4 А |
| Диапазон тока выхода 3 | 0,1–1 А |
| Номинальная мощность | 72 Вт |
| Пиковая мощность при обдуве 23,5 CFM | 100 Вт |
| Пульсации и шум | 80 мВ пик-пик; 120 мВ пик-пик для одного из каналов по таблице спецификации |
| Диапазон подстройки напряжения | Выход 1: 4,75–5,5 В |
| Допуск по напряжению | ±2,0% / ±6,0% / ±5,0% в зависимости от канала |
| Регулирование по линии | ±0,5% / ±1,0% / ±1,0% в зависимости от канала |
| Регулирование по нагрузке | ±1,5% / ±3,0% / ±1,0% в зависимости от канала |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Защита от перегрузки | 140–180% от номинальной выходной мощности |
| Защита от перенапряжения | Выход 1: 5,7–6,8 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 50 А при 230 В AC, холодный старт |
| КПД | 77% |
| Ток утечки | Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 100 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учетом кривой дерating |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибростойкость | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Эмиссия и иммунитет общего уровня | BS EN/EN55035, BS EN/EN60601-1-2 | --- |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2305,8 тыс. ч. минимум по Telcordia SR-332 (Bellcore); 521,3 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 31 мм |
| Габариты в дюймах | 5" × 3" × 1,22" |
| Масса | 0,25 кг |
| Упаковка | 63 шт.; 17,3 кг; 1,28 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары, длиной 12 дюймов, с подключенным параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает нормирование по входному напряжению и регулирование нагрузки.
4. Ток прикосновения измерялся от первичного входа к выходу DC.
5. Температура окружающей среды дерейтируется на 3,5 °C/1000 м при фановых моделях и на 5 °C/1000 м при моделях без вентилятора для высоты более 2000 м.
6. Минимальное время удержания измерено при холодном запуске. Повторное включение ON/OFF источника питания может увеличить время установки.
7. Соединения HS1, HS2 и HS3 не должны быть замкнуты.
8. Источник питания считается компонентом, который будет установлен в конечное изделие. Окончательная ЭМС-оценка должна подтверждаться в составе конечного оборудования. Для корректного проведения испытаний ЭМС следует учитывать условия монтажа, в том числе установку на металлическую пластину 360 мм × 360 мм толщиной 1 мм с 3 мм изоляцией.
9. Для обеспечения лучшей ЭМС рекомендуется выполнить электрическое соединение между M1, M2 и шасси.
| Выводы входного разъема CN1 | |
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
| Выводы выходного разъема CN2 | |
| 1, 2 | V1 |
| 3, 4, 5 | COM |
| 6, 7 | V2 |
| 8 | V3 |
