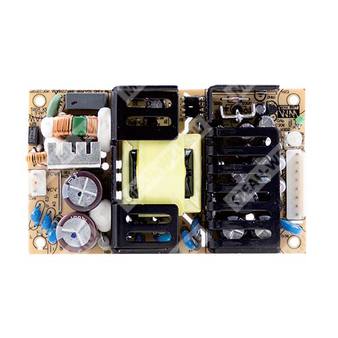

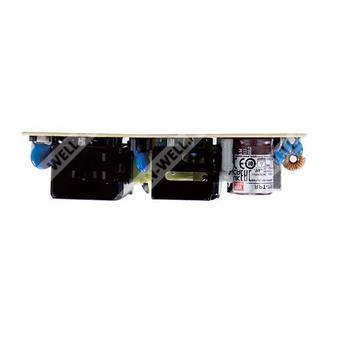

RPT-75C - медицинский импульсный источник питания 72 Вт с тремя выходами для промышленных и медицинских систем.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| RPT | Серия медицинских источников питания Mean Well |
| 75 | Номинальная мощность класса 75 Вт |
| C | Вариант исполнения с выходами 5 В, 15 В и −15 В |
Назначение и особенности
RPT-75C — это высоконадежный печатный источник питания медицинского класса с тремя выходами, рассчитанный на установку в составе оборудования с повышенными требованиями к электробезопасности и ЭМС. Модель выполнена в компактном корпусе с габаритами 5 × 3 дюйма и ориентирована на применение в системах, где требуется изоляция уровня 2 × MOPP и очень малый ток утечки.
Особенности
- Компактный размер 5 × 3 дюйма.
- Соответствие требованиям медицинской безопасности 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в оборудовании типа BF при соответствующем системном проектировании.
- Выходная мощность: 72 Вт при конвекционном охлаждении и 100 Вт при обдуве воздухом 23,5 CFM.
- Класс ЭМС B для конфигурации класса I.
- Очень низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Ресурс: более 140 000 часов.
- Типовая частота преобразования: 65 кГц.
Применение
- Урологические ирригаторы.
- Гемодиализные аппараты.
- Медицинские компьютерные мониторы.
- Устройства для лечения апноэ сна.
Описание
RPT-75C представляет собой надежный печатный медицинский источник питания с высокой удельной мощностью на площади 5 × 3 дюйма. Он работает от сети переменного тока 90–264 В и формирует три выходных напряжения: 5 В, 15 В и −15 В. Источник допускает применение в системах класса I. Ток утечки составляет менее 150 мкА. Изделие соответствует международным медицинским требованиям по изоляции 2 × MOPP и нормам ЭМС BS EN/EN55011.
Основные параметры
| Параметр | Значение |
|---|
| Модель | RPT-75C |
| Выходы | CH1, CH2, CH3 |
| Тип изделия | Печатный медицинский источник питания |
| Номинальная мощность | 72 Вт |
| Пиковая мощность при обдуве 23,5 CFM | 100 Вт |
| Габариты | 127 × 76,2 × 31 мм |
| Масса | 0,25 кг |
| Упаковка | 63 шт.; 17,3 кг; 1,28 куб. фута |
Выходные параметры
| Параметр | CH1 | CH2 | CH3 |
|---|
| Выходное напряжение | 5 В | 15 В | −15 В |
| Номинальный ток | 6 А | 2,3 А | 0,5 А |
| Диапазон тока | 0,6–8 А | 0,1–3 А | 0,1–1 А |
| Номинальная мощность по выходу | 72 Вт | 72 Вт | 72 Вт |
| Пиковая мощность при обдуве 23,5 CFM | 100 Вт | 100 Вт | 100 Вт |
| Пульсации и шум, макс. | 80 мВ п-п | 120 мВ п-п | 80 мВ п-п |
| Диапазон подстройки напряжения | 4,75–5,5 В | − | − |
| Допуск напряжения | ±2,0% | ±8,0% | ±5,0% |
| Регулирование по линии | ±0,5% | ±1,0% | ±1,0% |
| Регулирование по нагрузке | ±1,5% | ±3,0% | ±1,0% |
| Установка, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке | | |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке | | |
| Защита от перенапряжения | 5,7–6,8 В | | |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 50 А при 230 В AC, холодный запуск |
| КПД, тип. | 77% |
Защиты
| Тип защиты | Реализация |
|---|
| Перегрузка | 140–180% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 3000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP; первичная цепь — земля: 1 × MOPP |
| Ток утечки по земле | < 150 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 2 кВ |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Иммунитет по BS EN/EN55035 и BS EN/EN60601-1-2 | BS EN/EN55035, BS EN/EN60601-1-2 | Соответствует |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2305,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 521,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 31 мм |
| Упаковка | 63 шт.; 17,3 кг; 1,28 куб. фута |
Подключение
| Разъем | Назначение | Исполнение |
|---|
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B8P-VH или эквивалент |
| CN1, вход | Назначение |
|---|
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
| CN2, выход | Назначение |
|---|
| 1, 2 | V1 |
| 3, 4, 5 | COM |
| 6, 7 | V2 |
| 8 | V3 |
Примечания
- Все параметры, не указанные особо, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск напряжения включает нестабильность по линии, регулирование по нагрузке и установку выходного напряжения.
- Ток прикосновения измеряется от первичной цепи к выходу постоянного тока.
- Температура окружающей среды 3,5 °C/1000 м при использовании моделей с вентилятором для высоты эксплуатации выше 2000 м.
- Время установки может быть увеличено при первом включении питания.
- Защитная клемма HS1, HS2, HS3 не должна быть замкнута.
- Источник питания является компонентом, подлежащим установке в конечное оборудование. Устройство должно быть смонтировано на металлической плате 360 × 360 мм толщиной 1 мм или на эквивалентной поверхности. Конечное изделие должно подтверждать соответствие директивам ЭМС.
- Для получения руководства по проведению испытаний ЭМС следует обращаться к документу по испытаниям ЭМС для компонентов источников питания.
