RPT-75D - медицинский импульсный источник питания 75 Вт с тремя выходами для аппаратуры класса I и BF.
Назначение: компактный печатный источник вторичного питания для медицинской аппаратуры с тремя выходными каналами, высоким уровнем электробезопасности и низким током утечки.
Расшифровка партномера
| Обозначение | Значение |
| RPT | Серия медицинских источников питания Mean Well RPT |
| 75 | Номинальная мощность семейства, 75 Вт |
| D | Модификация с выходами 5 В / 24 В / 12 В |
Краткое описание

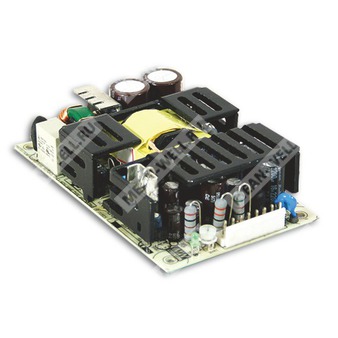

RPT-75D представляет собой высоконадежный печатный медицинский источник питания серии RPT-75, выполненный в компактном корпусе с габаритами 5" × 3". Устройство рассчитано на работу от сети переменного тока 90…264 В и формирует три выходных напряжения: 5 В, 24 В и 12 В. Конструкция ориентирована на применение в медицинских системах, где требуются повышенные требования к безопасности, малому току утечки и электромагнитной совместимости.
Источник питания соответствует требованиям медицинских стандартов с уровнем изоляции 2×MOPP и пригоден для применения в оборудовании типа BF при условии соответствующего системного проектирования. Для класса I предусмотрена работа с защитным заземлением.
Особенности
- Компактный размер 5" × 3".
- Медицинское одобрение по безопасности 2×MOPP в соответствии с ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при надлежащем системном рассмотрении.
- Мощность 72 Вт при естественном охлаждении и 100 Вт при принудительном обдуве.
- Класс EMI: B для конфигурации класса I.
- Очень низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок наработки на отказ более 140 000 часов.
Области применения
- Медицинские системы и аппаратура.
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Основные параметры
| Параметр | Значение |
| Модель | RPT-75D |
| Количество выходов | 3 |
| Номинальная мощность | 72 Вт |
| Пиковая мощность при обдуве 23,5 CFM | 95 Вт |
| КПД тип. | 79% |
| Размеры | 127 × 76,2 × 31 мм |
| Масса | 0,25 кг |
| Упаковка | 63 шт.; 17,3 кг; 1,28 CUFT |
| Наработка на отказ | 2305,8 тыс. ч мин. по Telcordia SR-332 (Bellcore); 521,3 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Выходные параметры
| Параметр |
CH1 |
CH2 |
CH3 |
| Выходное напряжение |
5 В |
24 В |
12 В |
| Номинальный ток |
5 А |
1,5 А |
1 А |
| Диапазон тока |
0,6…7 А |
0,1…2 А |
0,1…1 А |
| Номинальная мощность канала |
73 Вт |
— |
— |
| Пиковая мощность при обдуве 23,5 CFM |
95 Вт |
— |
— |
| Пульсации и шум, макс. |
80 мВп-п |
200 мВп-п |
120 мВп-п |
| Допуск выходного напряжения |
±2,0% |
±8,0% |
±8,0% |
| Стабилизация по сети |
±0,5% |
±1,0% |
±1,0% |
| Стабилизация по нагрузке |
±1,5% |
±3,0% |
±3,0% |
| Регулировка напряжения |
4,75…5,5 В |
не указана |
не указана |
| Установление, время нарастания |
500 мс, 30 мс/230 В перем. тока; 500 мс, 30 мс/115 В перем. тока при полной нагрузке |
| Время удержания тип. |
90 мс/230 В перем. тока; 20 мс/115 В перем. тока при полной нагрузке |
| Перегрузочная способность |
140…180% от номинальной выходной мощности |
| Защита от перенапряжения |
CH1: 5,7…6,8 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 127…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Ток потребления тип. | 1,5 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток тип. | 25 А при 115 В переменного тока; 50 А при 230 В переменного тока, холодный старт |
| Эффективность | 79% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 1,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| Ток утечки на землю | менее 150 мкА при 264 В перем. тока |
| Ток прикосновения | менее 100 мкА при 264 В перем. тока |
| Эмиссия | BS EN/EN55011 (CISPR11) класс B; BS EN/EN61000-3-2 класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный |
| Устойчивость к радиочастотному полю | уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | уровень 3, 2 кВ |
| Импульсные помехи | уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая помехоустойчивость | уровень 3, 10 В |
| Магнитное поле | уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты | 127 × 76,2 × 31 мм |
| Тип исполнения | Печатный источник питания для установки в состав оборудования |
| Входной разъем | JST B3P-VH или эквивалент |
| Выходной разъем | JST B8P-VH или эквивалент |
| Предохранитель AC | T2.5/250V |
| Охлаждение | Естественная конвекция 72 Вт; принудительный обдув 23,5 CFM — до 100 Вт |
Назначение выводов
| Разъем | Контакты | Назначение |
| CN1 | 1 | AC/N |
| CN1 | 2 | Не подключен |
| CN1 | 3 | AC/L |
| CN2 | 1, 2 | V1 |
| CN2 | 3, 4, 5 | COM |
| CN2 | 6, 7 | V2 |
| CN2 | 8 | V3 |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, регулировку линии и регулировку нагрузки.
- Ток прикосновения измеряется от первичной цепи к выходу постоянного тока.
- Указанная температура окружающей среды снижается до 3,5 °C/1000 м при работе на высоте более 2000 м (6500 футов).
- Время установления может быть больше при холодном старте. Включение/выключение источника питания может приводить к увеличению времени установления.
- Контакты HS1, HS2, HS3 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшей помехоустойчивости необходимо обеспечить электрическое соединение между M1, M2 и шасси.
