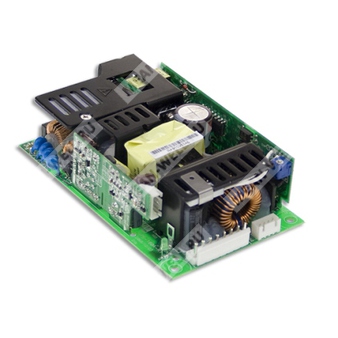

RPTG-160C - трёхвыходный медицинский источник питания для аппаратуры с требованиями к безопасности, электромагнитной совместимости и компактному монтажу.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPT | Серия Reliable Triple Output — надёжный источник питания с тремя выходами |
| G | Исполнение Green model, с выходом 5VSB и режимом малого холостого потребления |
| 160 | Номинальная мощность класса 160 Вт |
| C | Закрытое исполнение, корпусной вариант |
Краткое описание
RPTG-160C — это медицинский источник питания мощностью 145 Вт в закрытом исполнении, предназначенный для питания аппаратуры с тремя выходными напряжениями и требованиями по электробезопасности, ЭМС и низким токам утечки. Устройство поддерживает вход 90…264 В переменного тока и 127…370 В постоянного тока, имеет резервный выход 5VSB, сигналы Power Good и PS-ON, а также защиту от перегрузки, перенапряжения и перегрева.
Назначение и особенности
- Трёхвыходный медицинский источник питания для систем класса I с подключением защитного заземления.
- Подходит для медицинских и BF-ориентированных систем с учётом требований к безопасности и электромагнитной совместимости.
- Закрытое исполнение в металлическом корпусе.
- Наличие резервного выхода 5VSB, сигнала Power Good и входа управления PS-ON.
- Низкое потребление без нагрузки: менее 0,75 Вт в режиме с 5VSB и без нагрузки.
- Предусмотрены защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Области применения
- Оральные ирригаторы
- Аппараты гемодиализа
- Медицинские мониторы
- Устройства для терапии апноэ сна
- Насосное оборудование
Основные электрические параметры
| Параметр | Значение |
| Выходная конфигурация | 3 выхода: CH1, CH2, CH3 |
| Номинальная мощность | 137,7 Вт |
| Пиковая мощность | 145 Вт |
| Выходные напряжения | CH1: 5 В; CH2: 12 В; CH3: -5 В |
| Диапазон регулировки CH1 | 5…5,5 В |
| Пульсации и шум CH1 | 60 мВ п-п |
| Допуск CH1 | ±2,0% |
| Линейная стабилизация CH1 | ±0,5% |
| Стабилизация по нагрузке CH1 | ±1,5% |
| Ток CH1 | 13,3 А номинальный; 0,6…8,5 А в указанном диапазоне |
| Ток CH2 | 5,2 А номинальный; 0,2…3,6 А в указанном диапазоне |
| Пульсации и шум CH2 | 80 мВ п-п |
| Допуск CH2 | ±5,0% |
| Линейная стабилизация CH2 | ±1,0% |
| Стабилизация по нагрузке CH2 | ±3,0% |
| Ток CH3 | 0,95 А номинальный; 0,1…0,57 А в указанном диапазоне |
| Пульсации и шум CH3 | 120 мВ п-п |
| Допуск CH3 | ±5,0% |
| Линейная стабилизация CH3 | ±1,0% |
| Стабилизация по нагрузке CH3 | ±3,0% |
| КПД | 84% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 1,8 А при 115 В AC; 0,9 А при 230 В AC |
| Ток броска | 35 А при 115 В AC; 70 А при 230 В AC, холодный пуск |
| Время запуска и нарастания | 3500 мс, 30 мс при 115 В AC; 1800 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 20 мс при 115 В AC; 30 мс при 230 В AC, типовое значение |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; тип защиты — hiccup, восстановление автоматическое после устранения аварии |
| Перенапряжение | CH1: 5,7…6,8 В; защита отключает выход, восстановление после повторного включения |
| Перегрев | TSW1: отключение выходов, автоматическое восстановление после снижения температуры
TSW2: отключение выходов, восстановление после повторного включения |
Функциональные сигналы и вспомогательные цепи
| Параметр | Значение |
| Резервный выход 5VSB | 5 В при 0,6 А без вентилятора, 0,8 А с вентилятором 20,5 CFM; допуск 2%; пульсации 50 мВ п-п максимум |
| Сигнал PS-ON | Включение: высокий уровень или >2…5 В; выключение: низкий уровень или <0…0,5 В |
| Сигнал Power Good / Power Fail | 500 мс > PG > 10 мс, PF > 1 мс |
| Ток утечки по земле | <160 мкА при 264 В AC |
| Ток прикосновения | <100 мкА при 264 В AC |
| Уровень изоляции | Первичная цепь — вторичная: 2xMOPP; первичная — земля: 1xMOPP; вторичная — земля: 1xMOPP |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Электрическая прочность и сопротивление изоляции
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия, проведённые помехи | BS EN/EN55011 (CISPR11), класс B |
| Эмиссия, излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Пульсация напряжения сети | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц…2,7 ГГц); таблица 9: 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 2 кВ, линия-земля; 1 кВ, линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| Средняя наработка на отказ | 1719,1 тыс. ч, минимум, по Telcordia SR-332 (Bellcore); 175,1 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габариты корпуса | 130 × 86 × 43 мм |
| Масса | 0,49 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 12,8 кг |
| Объём упаковки | 0,77 CUFT |
Назначение выводов и разъёмов
| Разъём | Назначение |
| CN1, вход переменного тока | 1 — AC/L; 2 — нет вывода; 3 — AC/N |
| CN2, выход постоянного тока | 1, 2, 3, 4 — COM; 5, 6 — CH1; 7 — CH2; 8 — CH3 |
| CN3, сигнал Power Good | 1 — PG; 2 — GND |
| CN901, 5VSB и PS-ON | 1 — PS/ON; 2, 4 — GND; 3 — 5VSB |
Примечания
- Все параметры, не отмеченные отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность включает выход 5VSB на уровне 0,8 А.
- Номинальная мощность включает выход 5VSB на уровне 0,6 А.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельной цепью 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Возможно снижение выходной мощности при пониженном входном напряжении. Необходимо проверять кривую дерейтирования для подробностей.
- Ток земли измерялся от первичного входа до выхода переменного тока.
- Снижение мощности по температуре учитывает 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте более 2000 м.
- HS1, HS2 и HS3 не должны быть закорочены.
- M1 и M2 являются цепями защитного заземления и должны быть заземлены.
- Монтажные отверстия: рекомендуемый винт M3, максимальная глубина ввода 2 мм, рекомендуемый момент затяжки 4…6 кгс·см.
- Для закрытого исполнения применяется инструкция по монтажу только для данного типа корпуса.
