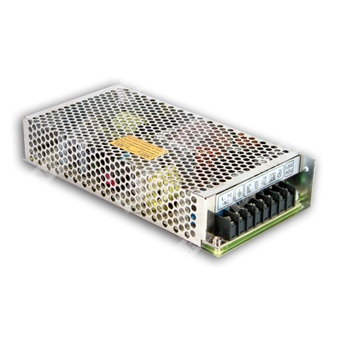

RQ-125B - импульсный источник питания 125 Вт с четырьмя выходными каналами для промышленной аппаратуры.
Назначение и особенности
RQ-125B — сетевой импульсный источник питания серии RQ-125 с четырьмя выходами, предназначенный для питания промышленной, электронной и телекоммуникационной аппаратуры. Модель обеспечивает суммарную выходную мощность до 120 Вт, имеет активные схемы защиты от перегрузки и перенапряжения, а также исполнение для монтажа в составе оборудования.
Расшифровка партномера
| Позиция | Обозначение | Толкование |
|---|
| RQ | RQ | Серия источников питания Mean Well с несколькими выходами |
| 125 | 125 | Номинальная мощность класса 125 Вт |
| B | B | Вариант исполнения модели в серии RQ-125 |
Особенности
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Индикатор включения питания.
- Испытание на 100% нагрузке при старении.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Допуск по входному перенапряжению до 300 VAC в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибростойкость 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
- Серия рассчитана на промышленное применение.
Выход
| Параметр | Значение для RQ-125B |
|---|
| Количество выходов | 4 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Выход 4 | -12 В |
| Номинальный ток выхода 1 | 11 А |
| Номинальный ток выхода 2 | 4,5 А |
| Номинальный ток выхода 3 | 1 А |
| Номинальный ток выхода 4 | 0,5 А |
| Диапазон регулировки тока выхода 1 | 0 ~ 12 А |
| Диапазон регулировки тока выхода 2 | 0 ~ 4,5 А |
| Диапазон регулировки тока выхода 3 | 0 ~ 1 А |
| Диапазон регулировки тока выхода 4 | 0 ~ 1 А |
| Суммарная мощность | 120 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 20 мс при 230 VAC; 1200 мс, 30 мс при 115 VAC, при полной нагрузке |
| Время удержания | 25 мс при 230 VAC; 30 мс при 115 VAC, при полной нагрузке |
Вход
| Параметр | Значение для RQ-125B |
|---|
| Диапазон входного напряжения | 88 ~ 132 VAC / 176 ~ 264 VAC, переключение; 248 ~ 373 VDC |
| Допустимый импульс перенапряжения | 300 VAC в течение 5 секунд без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 77% |
| Потребляемый ток тип. | 3 А при 115 VAC; 2 А при 230 VAC |
| Пусковой ток тип. | 50 А при 230 VAC, холодный старт |
| Ток утечки | < 2 мА при 240 VAC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +70 °C, см. кривую дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибростойкость | 10 ~ 500 Гц, 5G, 10 минут/цикл, по 60 минут вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 3 кVAC |
| Испытательное напряжение изоляции вход-корпус | 2 кVAC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кVAC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
|---|
| MTBF | 2535,9 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 377,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Стандарты безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252 (Part 1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; BS EN/EN61000-6-2; BS EN/EN50082-2; heavy industry level; EAC TP TC 020 |
Механические характеристики
| Параметр | Значение |
|---|
| Габариты | 199 × 98 × 38 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 14 кг / 0,85 куб. фут. |
| Исполнение корпуса | Case No. 902 |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | DC OUTPUT -V4 |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT +V2 |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V1 |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, нестабильность по сети и нагрузке.
- Линия регулируется от 0% до 100% номинальной нагрузки.
- Регулировка нагрузки измеряется от 20% до 100% номинальной нагрузки; для прочих выходов допускается взаимное влияние при нагрузке одного выхода.
- Каждый выход может работать в пределах своего диапазона, при условии что суммарная выходная мощность не превышает номинальную.
- Блок питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Длительность времени установки измеряется при холодном пуске, быстрый запуск может привести к увеличению времени установки.
- Испытание гармонического тока проводится при 85% нагрузке.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
