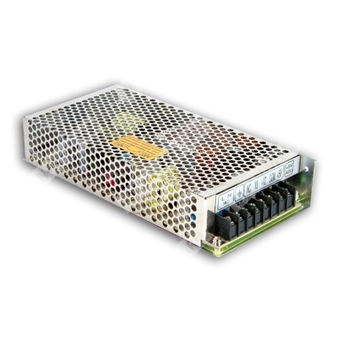

RQ-125C - импульсный источник питания с четырьмя выходами для промышленного применения.
RQ-125C — сетевой AC/DC источник питания серии RQ-125 с четырьмя независимыми выходами, суммарной мощностью 125 Вт, предназначенный для питания аппаратуры промышленной автоматики, электроники и систем управления.
Расшифровка партномера
| Позиция |
Значение |
| RQ |
Серия источников питания Mean Well RQ |
| 125 |
Номинальная выходная мощность 125 Вт |
| C |
Исполнение с конфигурацией выходов: +5 В, +15 В, -5 В, -15 В |
Краткое описание серии
Серия RQ-125 представляет собой источники питания с естественным охлаждением, светодиодной индикацией включения, защитой от короткого замыкания, перегрузки и перенапряжения, а также с испытанием на 100% нагрузке и стойкостью к сетевым броскам 300 VAC в течение 5 секунд.
Особенности
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение: свободная конвекция воздуха.
- Индикатор включения питания.
- 100% испытание на полную нагрузку.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Выдерживает импульс перенапряжения 300 VAC в течение 5 секунд.
- Рабочая температура до 70°C.
- Испытание на вибростойкость 5G.
- Высокая эффективность, повышенная надежность.
- 3-контурный выходной источник с четырьмя выходами.
Выход
| Параметр |
Значение для RQ-125C |
| Выходные каналы |
CH1, CH2, CH3, CH4 |
| Выходное напряжение |
CH1: +5 В; CH2: +15 В; CH3: -5 В; CH4: -15 В |
| Номинальный ток |
CH1: 10 А; CH2: 4 А; CH3: 1 А; CH4: 0,5 А |
| Диапазон регулировки тока |
CH1: 0 ~ 12 А; CH2: 0 ~ 4 А; CH3: 0 ~ 1 А; CH4: 0 ~ 1 А |
| Номинальная мощность |
122,5 Вт |
| Пульсации и шум |
CH1: 80 мВ p-p; CH2: 120 мВ p-p; CH3: 80 мВ p-p; CH4: 80 мВ p-p |
| Регулировка напряжения |
CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению |
±2,0% / +10%, -1% / +6%, -10% / ±5,0% по каналам, согласно таблице исполнения |
| Линейная стабилизация |
±0,5% / ±1,0% по каналам, согласно таблице исполнения |
| Стабилизация по нагрузке |
±1,0% / ±3,0% / ±6,0% / ±2,0% по каналам, согласно таблице исполнения |
| Время установки, нарастания |
1200 мс, 30 мс при 115 VAC на полной нагрузке |
| Время удержания |
25 мс при 230 VAC; 30 мс при 115 VAC на полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 132 VAC / 176 ~ 264 VAC, выбирается переключателем; 248 ~ 373 VDC |
| Устойчивость к перенапряжению |
300 VAC в течение 5 секунд без повреждения |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД |
80% |
| Потребляемый ток |
3 А при 115 VAC; 2 А при 230 VAC |
| Пусковой ток |
Холодный старт 50 А при 230 VAC |
| Ток утечки |
< 2 мА при 240 VAC |
Защита
| Параметр |
Значение |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70°C, с учетом кривой дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) по выходу +5 В |
| Вибростойкость |
10 ~ 500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25°C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, BS EN/EN61000-6-2, heavy industry level, EAC TP TC 020 |
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
2535,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 377,7 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габариты и конструкция
| Параметр |
Значение |
| Габаритные размеры |
199 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,7 кг |
| Упаковка |
20 шт. / 14 кг / 0,85 куб. фута |
| Исполнение |
Корпусное, открытого типа; Case No. 902 |
Механические данные
| Параметр |
Значение |
| Крепление |
По чертежу корпуса Case No. 902 |
| Разъемы |
8-контактная клеммная колодка |
| Назначение контактов |
1: FG; 2: AC/L; 3: AC/N; 4: DC OUTPUT -V4; 5: DC OUTPUT V3; 6: DC OUTPUT +V2; 7: DC OUTPUT COM; 8: DC OUTPUT +V1 |
Блок-схема
В составе изделия предусмотрены: EMI-фильтр, выпрямители и фильтры, силовой преобразователь, цепи контроля, схема обнаружения и защита O.L.P. / O.V.P.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную и нагрузочную стабилизацию.
- Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 20% до 100% номинальной нагрузки, а также при других выходах на 60% номинальной нагрузки.
- Каждый выход может работать в пределах указанного диапазона, но суммарная выходная мощность не должна превышать номинальную.
- Испытание на электромагнитную совместимость выполняется после монтажа устройства на металлическую пластину толщиной 1 мм размером 360 мм × 360 мм при помощи 1 мм изоляции.
- Длина времени установки измеряется при холодном пуске. При очень быстром включении источника питания время установки может возрасти.
- Температурный дерейтинг составляет 3,5°C/1000 м для моделей с вентилятором и 5°C/1000 м для моделей без вентилятора при высоте более 2000 м.
