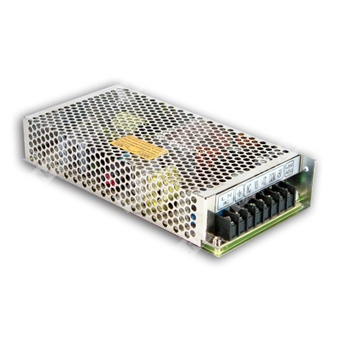

RQ-125D - четырёхканальный импульсный источник питания 125 Вт для промышленной аппаратуры с выходами 5 В, ±12 В, 24 В.
Назначение
RQ-125D представляет собой источник вторичного электропитания с четырьмя выходами, предназначенный для питания промышленной электроники и аппаратуры автоматизации от сети переменного или постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RQ | Серия источников питания Mean Well RQ |
| 125 | Номинальная мощность 125 Вт |
| D | Вариант исполнения с четырьмя выходами: 5 В, 12 В, 24 В и -12 В |
Ключевые особенности
- Четырёхканальный выход.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения.
- Испытание на 100% полную нагрузку при прогоне.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Допуск входного перенапряжения 300 В переменного тока в течение 5 с.
- Работа при высокой температуре окружающей среды до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность, большой ресурс и высокая надёжность.
Выход
| Параметр | Значение для RQ-125D |
| Номинальные выходные напряжения | 5 В, 12 В, 24 В, -12 В |
| Номинальные выходные токи | 8 А, 2.5 А, 2 А, 0.5 А |
| Диапазон регулировки тока | 0 ~ 12 А, 0 ~ 4 А, 0 ~ 2.5 А, 0 ~ 1 А |
| Номинальная мощность | 124 Вт |
| Пульсации и шум | 80 мВп-п, 120 мВп-п, 150 мВп-п |
| Диапазон регулировки напряжения | CH1: 4.75 ~ 5.5 В |
| Допуск выходного напряжения | ±2.0%, ±8.0%, ±5.0% |
| Стабилизация по линии | ±0.5%, ±1.0% |
| Стабилизация по нагрузке | ±1.0%, ±3.0%, ±6.0%, ±2.0% |
| Время запуска, нарастания | 500 мс, 20 мс/230 В AC; 1200 мс, 30 мс/115 В AC при полной нагрузке |
| Время удержания | 25 мс/230 В AC; 30 мс/115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, выбирается переключателем; 248 ~ 373 В DC |
| Допустимое перенапряжение | 300 В AC в течение 5 с без повреждения |
| Диапазон частот сети | 47 ~ 63 Гц |
| КПД | 80% |
| Потребляемый ток | 3 А/115 В AC; 2 А/230 В AC |
| Пусковой ток | Холодный пуск 50 А/230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5.75 ~ 6.75 В |
| Тип защиты при перенапряжении | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1): 2010/IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 2535.9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 377.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 199 × 98 × 38 мм |
| Масса | 0.7 кг |
| Упаковка | 20 шт. / 14 кг / 0.85 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 902 |
| Монтаж | Штатное крепление на шасси |
| Подключение | Клеммная колодка |
Назначение выводов
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | DC OUTPUT -V4 |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT +V2 |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V1 |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, терминированной параллельно керамическим конденсатором 0.1 мкФ и электролитическим конденсатором 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, при этом все остальные выходы нагружены на 60%.
- Каждый выход может работать в пределах своего диапазона, однако суммарная выходная мощность не должна превышать номинальную мощность.
- Блок питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС в составе системы.
- Длина времени установки измеряется при холодном запуске. Быстрое включение и выключение питания может привести к увеличению времени установки.
- Тестирование гармонического тока выполнено при нагрузке 85%.
- Температура окружающей среды при снижении нагрузки составляет 3.5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м.
