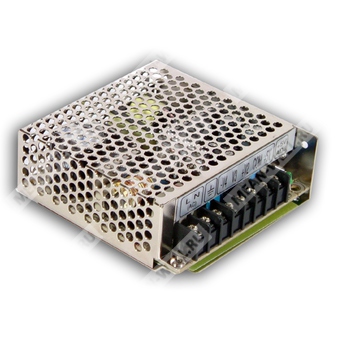

RQ-50B - импульсный источник питания с четырьмя выходами для промышленной электронной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
|---|
| RQ | Серия | Импульсные источники питания Mean Well серии RQ |
| 50 | Номинальная мощность | 50 Вт |
| B | Исполнение | Модификация с выходными напряжениями 5 В / 12 В / -5 В / -12 В |
Назначение и особенности
RQ-50B представляет собой компактный импульсный источник питания с универсальным сетевым входом и четырьмя изолированными выходами, предназначенный для питания промышленной, измерительной и электронной аппаратуры. Модель рассчитана на работу в широком диапазоне входных напряжений, обладает защитой от перегрузки и перенапряжения, а также принудительно не требует внешнего обдува, используя охлаждение свободной конвекцией.
Основные особенности
- Универсальный вход переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полной нагрузке при включении.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Высокая рабочая температура до 70°C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Выходные параметры
| Параметр | Значение |
|---|
| Модель | RQ-50B |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Выход 4 | -12 В |
| Номинальный ток | 5 А; 1 А; 0,5 А; 0,5 А |
| Диапазон тока | 0 ~ 6 А; 0 ~ 1,5 А; 0 ~ 1 А; 0 ~ 1 А |
| Номинальная мощность | 45,5 Вт |
| Регулировка выходного напряжения | CH1: 4,75 ~ 5,5 В |
| Пульсации и шум | 80 мВ п-п; 120 мВ п-п; 100 мВ п-п; 80 мВ п-п |
| Допуск по выходному напряжению | ±2,0%; ±6,0%; ±3,0%; ±3,0% |
| Стабилизация по сети | ±0,5%; ±1,5%; ±0,5%; ±0,5% |
| Стабилизация по нагрузке | ±0,5%; ±3,0%; ±1,0%; ±1,0% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Устойчивость к импульсному перенапряжению | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 74% |
| Входной ток типовой | 1,3 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток типовой | 48 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
|---|
| Время включения, нарастания и установления | 500 мс, 20 мс / 230 В переменного тока; 1200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 60 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +70°C, с учетом дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50°C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжелой промышленности, EAC TP TC 020 |
Надежность
| Параметр | Значение |
|---|
| MTBF | 2519,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 450,1 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Размеры и масса
| Параметр | Значение |
|---|
| Габариты | 99 × 97 × 36 мм |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 куб. фута |
Механическое исполнение
| Параметр | Значение |
|---|
| Тип корпуса | Case No. 905B |
| Монтаж | Для монтажа в составе оборудования; предусмотрены клеммные выводы |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V4 |
| 5 | Выход постоянного тока V3 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V2 |
| 8 | Выход постоянного тока +V1 |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц при помощи 12-дюймового скрученного провода, терминированного параллельной цепью 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке, при мультивыходном режиме рекомендуется нагрузка канала CH1 выше 10%.
- Стабилизация по сети измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Испытания ЭМС выполняются на смонтированном в металлическом корпусе оборудовании с толщиной стенки 1 мм и зазором 360 мм × 360 мм.
- Допустимое дерейтирование температуры окружающей среды составляет 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
Характеристики по модификациям серии
| Модель | Выходы | Номинальные токи | Номинальная мощность |
|---|
| RQ-50B | 5 В / 12 В / -5 В / -12 В | 5 А / 1 А / 0,5 А / 0,5 А | 45,5 Вт |
| RQ-50C | 5 В / 15 В / -5 В / -15 В | 5 А / 1 А / 0,5 А / 0,5 А | 50 Вт |
| RQ-50D | 5 В / 12 В / 24 В / -12 В | 5 А / 0,9 А / 0,5 А / 0,5 А | 53,4 Вт |
