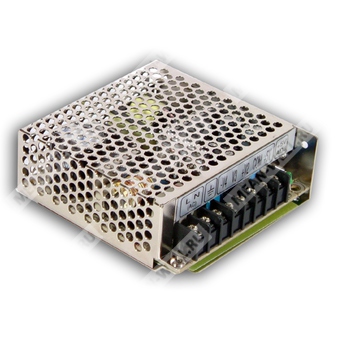

RQ-50C - импульсный источник питания с четырьмя выходами для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Партномер | Расшифровка |
| RQ | Серия импульсных источников питания Mean Well RQ |
| 50 | Номинальная мощность 50 Вт |
| C | Исполнение с четырьмя выходными каналами и конфигурацией напряжений серии RQ-50C |
Назначение: AC/DC источник питания с универсальным входом, четырьмя изолированными выходами и защитами от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор включения на светодиоде.
- Испытание на 100% полную нагрузку.
- Применены электролитические конденсаторы с ресурсом 105°C.
- Выдерживает импульсное перенапряжение 300 ВAC в течение 5 с.
- Высокая рабочая температура до 70°C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надёжность.
Выход
| Модель | RQ-50C |
| Выходной канал 1 | 5 В |
| Выходной канал 2 | 15 В |
| Выходной канал 3 | -5 В |
| Выходной канал 4 | -15 В |
| Номинальный ток | 5 А / 1 А / 0.5 А / 0.5 А |
| Диапазон регулировки тока | 0 ~ 6 А / 0 ~ 1.5 А / 0 ~ 1 А / 0 ~ 1 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум, максимум | 80 мВ пик-пик / 120 мВ пик-пик / 100 мВ пик-пик / 100 мВ пик-пик |
| Диапазон подстройки напряжения | CH1: 4.75 ~ 5.5 В |
| Допуск по напряжению | ±2.0% / ±6.0% / ±3.0% / ±3.0% |
| Стабилизация по линии | ±0.5% / ±1.5% / ±0.5% / ±0.5% |
| Стабилизация по нагрузке | ±0.5% / ±3.0% / ±1.0% / ±1.0% |
| Время установки, время нарастания | 500 мс, 20 мс / 230 ВAC; 1200 мс, 30 мс / 115 ВAC при полной нагрузке |
| Время удержания | 60 мс / 230 ВAC; 10 мс / 115 ВAC при полной нагрузке |
Вход
| Диапазон входного напряжения | 88 ~ 264 ВAC, 125 ~ 373 ВDC |
| Устойчивость к импульсному перенапряжению | 300 ВAC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 1.3 А / 115 ВAC; 0.8 А / 230 ВAC |
| Пусковой ток, тип. | 48 А / 230 ВAC, холодный старт |
| Ток утечки | < 2 мА / 240 ВAC |
Защита
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты по перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5.75 ~ 6.75 В |
| Тип защиты по перенапряжению | Hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0.5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25°C / 70% RH |
Эксплуатационные условия
| Рабочая температура | -25 ~ +70°C, с учётом кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 50°C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Соответствие стандартам и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; BS EN/EN61000-6-2; heavy industry level; EAC TP TC 020 |
Надёжность
| MTBF | 2519.1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 450.1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Размеры и масса
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0.41 кг |
| Упаковка | 45 шт. / 19.5 кг / 0.94 CUFT |
Механические данные
| Номер корпуса | Case No. 905B |
| Монтаж | Шасси |
| Клеммное подключение | 8-контактная клеммная колодка |
Назначение контактов
| Контакт 1 | AC/L |
| Контакт 2 | AC/N |
| Контакт 3 | FG |
| Контакт 4 | DC выход -V4 |
| Контакт 5 | DC выход V3 |
| Контакт 6 | DC выход +V2 |
| Контакт 7 | DC выход COM |
| Контакт 8 | DC выход +V1 |
Кривые дерейтингa
По входному напряжению: при 88 ВAC допустимая нагрузка составляет около 80%, с ростом входного напряжения до 115 ВAC увеличивается до 100% и сохраняется до 264 ВAC.
По температуре: при -25°C допускается 100% нагрузки; начиная примерно с 50°C начинается снижение нагрузки, к 70°C — до 50%.
Примечания
- Все параметры измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, подключённого к параллельному конденсатору 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм с помощью 1-дюймового медного кабеля.
- Если конечное изделие требует выполнения испытаний ЭМС, рекомендуется повторно подтверждать соответствие в составе системы.
- Снижение допустимой температуры окружающей среды составляет 3.5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при высоте более 2000 м.
