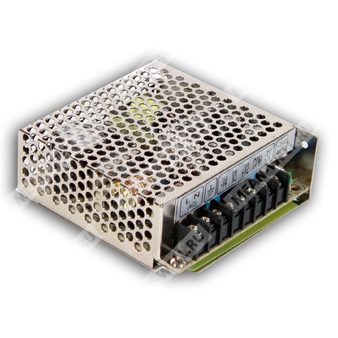

RQ-50D - импульсный источник питания серии RQ-50 с четырьмя выходами для промышленной электроники.
Импульсный источник питания RQ-50D серии RQ-50 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированные выходные напряжения для многоканальной нагрузки. Модель относится к классу 50-Вт quad output switching power supply и выполнена в металлическом корпусе для монтажа в составе промышленного оборудования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | RQ-50 | Источник питания серии RQ-50, номинальная мощность 50 Вт |
| Модификация | D | Исполнение с четырьмя выходами: 5 В, 12 В, -15 В и 24 В |
| Тип изделия | RQ-50D | Четырёхканальный импульсный источник питания |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт естественной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полной нагрузке.
- Применение долговечных электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к входному перенапряжению 300 В AC в течение 5 с.
- Рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность и высокая надёжность.
Выходные параметры
| Параметр | Значение |
| Модель | RQ-50D |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -15 В |
| Выход 4 | 24 В |
| Номинальный ток выхода 1 | 5 А |
| Номинальный ток выхода 2 | 0,9 А |
| Номинальный ток выхода 3 | 0,5 А |
| Номинальный ток выхода 4 | 0,5 А |
| Диапазон регулировки тока выхода 1 | 0 ~ 6 А |
| Диапазон регулировки тока выхода 2 | 0 ~ 1 А |
| Диапазон регулировки тока выхода 3 | 0 ~ 1 А |
| Диапазон регулировки тока выхода 4 | 0 ~ 1 А |
| Номинальная мощность | 53,4 Вт |
| Пульсации и шум | 80 мВ пик-пик; 120 мВ пик-пик; 150 мВ пик-пик; 180 мВ пик-пик в зависимости от канала |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В |
| Стабилизация по сети | ±2,0 %; ±6,0 %; ±3,0 %; ±3,0 % в зависимости от канала |
| Стабилизация по нагрузке | ±0,5 %; ±1,5 %; ±0,5 %; ±0,5 % в зависимости от канала |
| Время установки, время нарастания | 500 мс, 20 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 60 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
| Защита от перегрузки | 110 ~ 150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Допустимый импульс перенапряжения | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 77 % тип. |
| Входной ток | 1,3 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток | 48 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252 (Part 1): 2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2519,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 450,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт. / 19,5 кг / 0,94 CUFT |
Механическое исполнение
Корпус выполнен в металлическом исполнении, типоразмер Case No. 905B. Предусмотрены клеммные соединения для входа и четырёх выходов. Монтажные размеры и расположение отверстий приведены на чертеже механического исполнения.
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V4 |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT COM |
| 7 | DC OUTPUT +V2 |
| 8 | DC OUTPUT +V1 |
Примечания
- Все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к выходу, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и нагрузке.
- Стабилизация по сети измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 % до 100 % номинальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Все испытания по ЭМС проводились при монтаже блока на металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1 мм.
- При отсутствии вентиляторов рабочая температура окружающей среды снижается на 3,5 °C на 1000 м; при наличии вентиляторов — на 5 °C на 1000 м при высоте свыше 2000 м.
