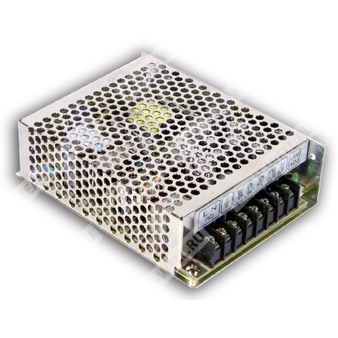

RQ-65D — импульсный источник питания 65 Вт с четырьмя выходами для промышленной и электронной аппаратуры.
RQ-65D представляет собой компактный сетевой источник питания с четырьмя изолированными выходами, предназначенный для применения в промышленной автоматике, электронике и оборудовании общего назначения. Модель относится к серии RQ-65 и обеспечивает несколько стабилизированных каналов питания при широком диапазоне входного напряжения переменного и постоянного тока.
Расшифровка партномера
| Партномер | Расшифровка |
| RQ-65 | Серия источников питания мощностью 65 Вт |
| D | Исполнение с четырьмя выходными каналами: 5 В, 12 В, 24 В и −12 В |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор наличия питания на светодиоде.
- Испытание на 100% полную нагрузку при старении.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульсное перенапряжение 300 В переменного тока в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Назначение
Источник питания серии RQ-65D применяется для формирования нескольких уровней постоянного напряжения в составе промышленного оборудования, измерительных систем, устройств управления и другой электронной аппаратуры, где требуется компактный многоканальный AC/DC блок питания.
Выходные параметры
| Параметр |
Значение для RQ-65D |
| Количество выходов |
4 |
| Канал 1 |
5 В |
| Канал 2 |
12 В |
| Канал 3 |
24 В |
| Канал 4 |
−12 В |
| Номинальный ток канала 1 |
4 А |
| Номинальный ток канала 2 |
1,5 А |
| Номинальный ток канала 3 |
1 А |
| Номинальный ток канала 4 |
0,5 А |
| Диапазон регулировки тока канала 1 |
0 ~ 8 А |
| Диапазон регулировки тока канала 2 |
0 ~ 3 А |
| Диапазон регулировки тока канала 3 |
0 ~ 1 А |
| Диапазон регулировки тока канала 4 |
0 ~ 1 А |
| Номинальная мощность |
68 Вт |
| Пульсации и шум, канал 1 |
80 мВ п-п |
| Пульсации и шум, канал 2 |
120 мВ п-п |
| Пульсации и шум, канал 3 |
80 мВ п-п |
| Пульсации и шум, канал 4 |
180 мВ п-п |
| Диапазон регулировки напряжения канала 1 |
4,75 ~ 5,5 В |
| Допуск напряжения |
±2,0% / +6,−10% / ±5,0% / ±0,5% / ±1,0% / ±1,5% / ±2,0% / ±3,0% / ±4,0% / ±5,0%
В зависимости от канала, согласно спецификации |
| Линейная стабилизация |
±0,5% / ±1,0% / ±1,5% / ±2,0% / ±3,0% / ±5,0%
В зависимости от канала, согласно спецификации |
| Стабилизация по нагрузке |
±0,5% / ±1,0% / ±1,5% / ±2,0% / ±3,0% / ±5,0%
В зависимости от канала, согласно спецификации |
Входные параметры
| Параметр |
Значение для RQ-65D |
| Диапазон входного напряжения |
88 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока |
125 ~ 373 В постоянного тока |
| Допустимый импульс перенапряжения |
300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД, тип. |
77% |
| Потребляемый ток, тип. |
1,2 А при 230 В переменного тока |
| Потребляемый ток, тип. |
2 А при 115 В переменного тока |
| Пусковой ток, тип. |
50 А при 230 В переменного тока, холодный старт |
| Ток утечки |
<2 мА при 240 В переменного тока |
Пуск, удержание и переходные характеристики
| Параметр |
Значение для RQ-65D |
| Время установки, нарастания |
500 мс, 20 мс при 230 В переменного тока |
| Время установки, нарастания |
1200 мс, 30 мс при 115 В переменного тока и полной нагрузке |
| Время удержания |
60 мс при 230 В переменного тока |
| Время удержания |
14 мс при 115 В переменного тока и полной нагрузке |
Защита
| Параметр |
Значение для RQ-65D |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Канал 1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения |
Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение для RQ-65D |
| Рабочая температура |
−25 ~ +70 °C |
| Рабочая температура при дерейтировании |
См. график снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения и влажность |
−40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение для RQ-65D |
| Испытательное напряжение изоляции вход-выход |
3 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля |
2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля |
0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Нормативы безопасности и ЭМС
| Параметр |
Значение для RQ-65D |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010/IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, heavy industry level, criteria A, EAC TP TC 020 |
Механические параметры
| Параметр |
Значение для RQ-65D |
| Габаритные размеры |
129 × 98 × 38 мм |
| Масса |
0,44 кг |
| Упаковка |
30 шт. / 13,2 кг / 0,72 куб. фута |
| Конструктивное исполнение |
Корпус Case No. 903 |
MTBF
| Параметр |
Значение для RQ-65D |
| MTBF по Telcordia SR-332 (Bellcore) |
2466,8 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
424,2 тыс. ч минимум |
Примечания
- Все параметры не указаны специально и измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймового витого провода, терминатор — параллельно 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от низкого к высокому входному напряжению на номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки; для других выходов — при 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего тока, но суммарная выходная мощность не должна превышать номинальную мощность источника.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС при интеграции в систему.
- Для рекомендаций по проведению испытаний ЭМС компонентов следует обращаться к соответствующему заявлению производителя по ЭМС.
- Температурный диапазон окружающей среды при установленном вентиляторе: 35 °C / 1000 м, 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
RQ-65D — компактный многоканальный источник питания с широким диапазоном входа, защитой по основным аварийным режимам и промышленным уровнем устойчивости к внешним воздействиям.
