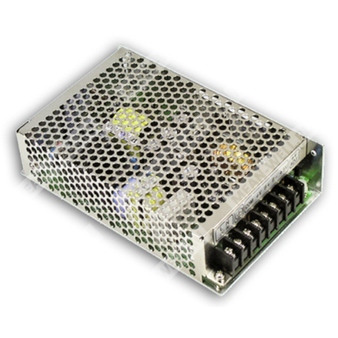

RQ-85B - компактный импульсный источник питания 85 Вт с четырьмя выходами для промышленной электроники и автоматизации.
Назначение: многоканальный AC/DC источник питания серии RQ-85 с четырьмя выходами, предназначенный для питания аппаратуры промышленной автоматики, измерительной и электронной техники.
Расшифровка партномера
| Позиция | Расшифровка |
| RQ | Серия источников питания Mean Well RQ |
| 85 | Номинальная мощность 85 Вт |
| B | Вариант исполнения с конфигурацией выходных напряжений RQ-85B |
Общее описание
RQ-85B — это импульсный источник питания с универсальным входом переменного/постоянного тока и четырьмя изолированными выходами. Модель выполнена в компактном металлическом корпусе, предназначена для естественного воздушного охлаждения и оснащена защитами от перегрузки и перенапряжения. Серия рассчитана на промышленное применение, обладает высоким КПД, низким пусковым током и соответствует требованиям по электромагнитной совместимости и безопасности.
Выход
| Параметр | Значение для RQ-85B |
| Количество выходов | 4 |
| Канал 1 | 5 В, 7 А, диапазон регулировки 4,75 ~ 5,5 В |
| Канал 2 | 12 В, 3,1 А |
| Канал 3 | -5 В, 0,5 А |
| Канал 4 | -12 В, 0,5 А |
| Диапазон регулировки по каналу 1 | 4,75 ~ 5,5 В |
| Суммарная номинальная мощность | 80,7 Вт |
| Пульсации и шум | 80 мВпик-пик, 120 мВпик-пик, 100 мВпик-пик, 80 мВпик-пик |
| Допуск выходного напряжения | ±2,0%, +7/-3%, ±8,0%, ±5,0% |
| Линейная стабилизация | ±0,5%, ±1,0%, ±1,0%, ±1,0% |
| Стабилизация по нагрузке | ±1,0%, ±3,0%, ±6,0%, ±2,0% |
| Пуск, время нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 125 ~ 373 В DC; выдерживает импульс 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 76% |
| Потребляемый ток | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 50 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Канал 1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C для выхода +5 В в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010/IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 2603,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 424,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,83 CUFT |
Конструктивные сведения
| Параметр | Значение |
| Тип корпуса | Металлический корпус с естественным воздушным охлаждением |
| Частота преобразования | 60 кГц |
| Подключение | Клеммный блок |
| Назначение выводов | 1: AC/L; 2: AC/N; 3: FG; 4: DC OUTPUT -V4; 5: DC OUTPUT V3; 6: DC OUTPUT +V2; 7: DC OUTPUT COM; 8: DC OUTPUT +V1 |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и по нагрузке.
- Для режима B канал 1 должен быть загружен более чем на 20% от номинального тока, для канала C — более чем на 15% от номинального тока.
- Регулировка по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки, а по другим выходам — при 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона, но суммарная выходная мощность не должна превышать номинальную.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются путем монтажа на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Окончательная сборка должна быть повторно подтверждена на соответствие директивам ЭМС после установки в конечное изделие.
- Время настройки измеряется при первом включении из холодного состояния; при быстром включении питания оно может увеличиваться.
- Температура окружающей среды снижения характеристик: 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественным охлаждением при высоте установки более 2000 м.
