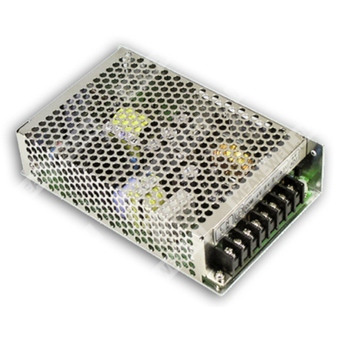

RQ-85C - компактный четырёхвыходный импульсный источник питания AC/DC для промышленной и электронной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| RQ | Серия импульсных источников питания RQ |
| 85 | Номинальная мощность 85 Вт |
| C | Вариант исполнения RQ-85C |
Общее описание
RQ-85C — это импульсный источник питания серии RQ-85 с четырьмя выходами постоянного напряжения, предназначенный для промышленной электроники и аппаратуры, требующей нескольких изолированных или совместно используемых линий питания. Модель рассчитана на питание от универсальной сети переменного тока и поддерживает широкий диапазон входного напряжения. Конструктивно выполнена в компактном корпусе с естественным воздушным охлаждением.
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Четыре выходных канала постоянного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодный индикатор включения.
- Испытание на 100% нагрузку при работе в режиме прогрева.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Устойчивость к импульсному перенапряжению 300 В AC в течение 5 с.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Выходные параметры
| Модель | RQ-85C |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -5 В |
| Выход 4 | -15 В |
| Номинальный ток, выход 1 | 7 А |
| Номинальный ток, выход 2 | 2,5 А |
| Номинальный ток, выход 3 | 0,5 А |
| Номинальный ток, выход 4 | 0,5 А |
| Диапазон регулировки тока, выход 1 | 0 ~ 10 А |
| Диапазон регулировки тока, выход 2 | 0 ~ 4 А |
| Диапазон регулировки тока, выход 3 | 0 ~ 1 А |
| Диапазон регулировки тока, выход 4 | 0 ~ 1 А |
| Номинальная мощность | 82,5 Вт |
| Пульсации и шум, макс. | 80 мВ пик-пик |
| Допуск по выходному напряжению | CH1: ±2,0%; CH2: +3% / -7%; CH3: ±8,0%; CH4: ±5,0% |
| Регулировка по сети | CH1: ±0,5%; CH2: ±1,0%; CH3: ±1,0%; CH4: ±1,0% |
| Регулировка по нагрузке | CH1: ±1,0%; CH2: ±3,0%; CH3: ±6,0%; CH4: ±2,0% |
| Настройка, время нарастания | 1200 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 100 мс / 230 В AC; 18 мс / 115 В AC на полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Допустимый импульс перенапряжения | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 77% |
| Потребляемый ток, тип. | 2,5 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток, тип. | 50 А / 230 В AC при холодном запуске |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -25 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50°C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Монтажное положение | Вертикальное |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2); heavy industry level; EAC TP TC 020 |
Надежность, габариты и упаковка
| MTBF | 2603,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 424,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 159 × 97 × 38 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,83 куб. фута |
Конструктив и интерфейс
| Тип конструкции | Импульсный источник питания открытого исполнения |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 60 кГц |
| Назначение клемм 1 | AC/L |
| Назначение клемм 2 | AC/N |
| Назначение клемм 3 | FG |
| Назначение клемм 4 | DC OUTPUT -V4 |
| Назначение клемм 5 | DC OUTPUT V3 |
| Назначение клемм 6 | DC OUTPUT +V2 |
| Назначение клемм 7 | DC OUTPUT COM |
| Назначение клемм 8 | DC OUTPUT +V1 |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает регулировку на установку, регулировку по сети и по нагрузке.
- Для канала CH1 нагрузка должна быть выше 20% от номинального тока; для канала CH1 допускается нагрузка до 15% от номинального тока для варианта исполнения C type и D type.
- Регулировка по сети измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки, а прочие выходы — при 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона регулировки, но суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Питание, если рассматривается как компонент, который будет установлен в конечное оборудование, должно быть повторно подтверждено на соответствие директивам ЭМС после монтажа в конечную систему.
- Температурное снижение допустимой нагрузки: 3,5°C/1000 м для моделей с вентиляторным охлаждением и 5°C/1000 м для моделей, работающих на высоте свыше 2000 м.
