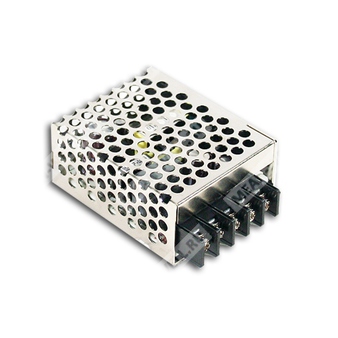

RS-15-12 - импульсный источник питания 12 В, 15 Вт для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| RS | Серия импульсных источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
RS-15-12 представляет собой компактный одно-выходной импульсный источник питания AC/DC для монтажа внутри оборудования. Модель предназначена для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока с номинальным током до 1,3 А.
Источник питания относится к серии RS-15, имеет открытое исполнение, естественное воздушное охлаждение и рассчитан на применение в промышленной электронике, системах автоматизации и прочем встроенном оборудовании, где требуется малогабаритный, энергоэффективный и надежный источник 12 В.
Основные свойства
- Универсальный вход переменного тока.
- Работа в широком диапазоне сетевого напряжения.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор наличия питания.
- Испытание на 100% полной нагрузке.
- Низкое собственное потребление без нагрузки.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному перенапряжению сети до 300 В AC в течение 5 с.
- Повышенная устойчивость к вибрации.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,3 А |
| Диапазон выходного тока | 0…1,3 А |
| Номинальная мощность | 15,6 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 10,8…13,2 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Допуск выходного напряжения | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC, 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 81% |
| Входной ток типовой | 0,25 А при 230 В AC |
| Пусковой ток типовой | 65 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
| Время готовности / время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Защитные функции
| Защита | Описание |
| Перегрузка | Срабатывание в режиме прерывистого восстановления, автоматическое восстановление после устранения аварии. Уровень: выше 105% от номинальной выходной мощности. |
| Перенапряжение | Отключение выходного напряжения с ограничением стабилитроном. Порог: 13,8…16,2 В. |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры. |
| Короткое замыкание | Защита предусмотрена, режим прерывистого восстановления. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 4914,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1608,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-1; уровень light industry |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/ CNS15936 Class B, EN61000-3-2, EN61000-3-3, GB9254 Class B, GB17625.1, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 62,5 × 51 × 28 мм |
| Масса | 0,13 кг |
| Упаковка | 108 шт.; 15 кг; 0,8 куб. фута |
| Частота преобразования | 132 кГц |
| Исполнение | Открытое, для установки внутри конечного оборудования |
Подключение
| Номер контакта | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Механические данные
| Параметр | Значение |
| Кейс | Case No. 971A |
| Крепление | 2 отверстия M3, длина резьбы L=3 мм и L=4 мм |
| Допустимый размер по толщине | 13 мм макс. |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- Стабилизация по сети измеряется от низкого к высокому значению входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлической пластине 230 мм × 230 мм, толщиной 1 мм, с обязательным повторным подтверждением ЭМС в конечной системе.
- Для выполнения требований ЭМС следует руководствоваться инструкциями по ЭМС для компонентов питания.
- Диапазон температуры окружающей среды при номинальной выходной мощности: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте установки выше 2000 м.
