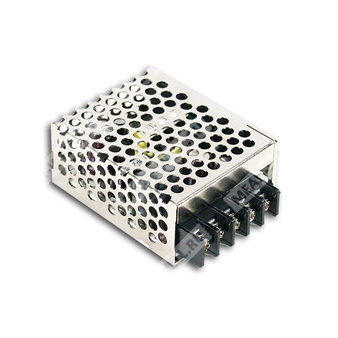

RS-15-15 — компактный AC/DC источник питания на 15 В для промышленной аппаратуры и встраиваемых систем.
RS-15-15 представляет собой одноканальный импульсный источник питания серии RS-15 мощностью 15 Вт с универсальным входом переменного тока, повышенной устойчивостью к помехам и встроенными защитами от перегрузки, перенапряжения и перегрева. Изделие предназначено для питания промышленной и электронной аппаратуры, требующей стабилизированного напряжения 15 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RS | Серия источников питания Mean Well RS |
| 15 | Номинальная мощность 15 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Светодиодная индикация включения.
- Испытание на 100% полную нагрузку.
- Отсутствие потребления мощности без нагрузки менее 0,5 Вт.
- Использование электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному броску напряжения 300 В переменного тока в течение 5 с.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0…1 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Точность стабилизации по линии | ±0,5% |
| Точность стабилизации по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В переменного тока; 1000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД типовое | 81% |
| Потребляемый ток типовой | 0,25 А при 230 В переменного тока |
| Пусковой ток типовой | Холодный старт 65 А при 230 В переменного тока |
| Ток утечки | Менее 2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | Более 105% от номинальной выходной мощности; тип защиты — прерывистый режим, восстановление после устранения неисправности |
| Перенапряжение | 17,25…20,25 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-1; уровень light industry |
| ЭМС, излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/CNS15936 Class B, EN61000-3-2, EN61000-3-3, GB9254 Class B, GB17625.1, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 4914,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1608,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструкция и габариты
| Параметр | Значение |
| Габаритные размеры | 62,5 × 51 × 28 мм (Д × Ш × В) |
| Исполнение корпуса | Открытое шасси для установки в конечное оборудование |
| Монтаж | Крепление на 2 винта M3 |
| Масса | 0,13 кг |
| Упаковка | 108 шт. / 15 кг / 0,8 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Структура и режим работы
Источник питания построен по схеме с входным EMI-фильтром, выпрямителем, цепями фильтрации, импульсным силовым каскадом, выходным выпрямителем и узлом контроля. Частота преобразования составляет 132 кГц. Охлаждение обеспечивается свободной конвекцией воздуха.
Дерейтинг
При увеличении температуры окружающей среды выше 50 °C допустимая нагрузка снижается согласно кривой дерейтирования. При повышении входного напряжения допустимая нагрузка возрастает до 100% в диапазоне 100…264 В переменного тока; при 85 В переменного тока допускается 80% нагрузки.
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает допуск установки, стабилизации по линии и стабилизации по нагрузке. |
| 4 | Стабилизация по линии измеряется от низкого к высокому напряжению при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлической пластине 230 мм × 230 мм с толщиной 1 мм. Для подтверждения ЭМС в составе конечного изделия требуется повторная проверка. |
| 7 | Температура окружающей среды 3,5 °C/1000 м допустима для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м (6500 футов). |
