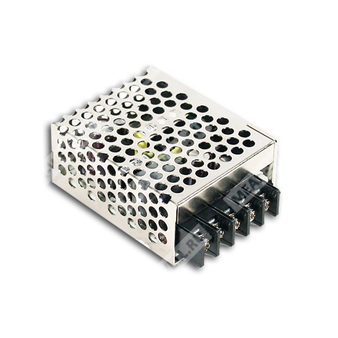

RS-15-24 - компактный импульсный AC/DC источник питания 24 В для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Партномер | Расшифровка |
| RS | Серия источников питания Mean Well RS с одним выходом |
| 15 | Номинальная мощность 15 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение
RS-15-24 представляет собой одно выходной импульсный источник питания AC/DC мощностью 15 Вт с универсальным сетевым входом, предназначенный для питания промышленной и электронной аппаратуры, систем управления, средств автоматики и встраиваемых устройств.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодная индикация включения питания.
- Испытание на 100% полную нагрузку.
- Потребление без нагрузки менее 0,5 Вт.
- Применение электролитических конденсаторов с длительным сроком службы 105 °C.
- Устойчивость к импульсному перенапряжению 300 В AC в течение 5 секунд.
- Испытание на вибрацию 5G.
- Высокий КПД и высокая надежность.
Основные параметры выхода
| Выходное напряжение | 24 В |
| Номинальный ток | 0,625 А |
| Диапазон тока нагрузки | 0...0,625 А |
| Номинальная мощность | 15 Вт |
| Диапазон подстройки выходного напряжения | 22...27,6 В |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC на полной нагрузке; 1000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC на полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 85...264 В AC или 120...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Типовой КПД | 82% |
| Типовой входной ток | 0,25 А при 230 В AC |
| Пусковой ток | Холодный старт 65 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защитные функции
| Перегрузка | Выше 105% от номинальной выходной мощности; режим прерывистой защиты, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,4...32,4 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Экологические и эксплуатационные условия
| Рабочая температура | -20...+70 °C, с учетом дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943.1, BIS IS13252 (Часть 1):2010 / IEC 60950-1:2005 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-1; уровень для light industry |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/ CNS15936 Class B, EN61000-3-2, EN61000-3-3, GB9254 Class B, GB17625.1, EAC TP TC 020 |
MTBF
| MTBF | 4914,9 тыс. ч по Telcordia SR-332 (Bellcore); 1608,9 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Габариты | 62,5 × 51 × 28 мм (Д × Ш × В) |
| Исполнение корпуса | Case No. 971A |
| Крепление | 2 отверстия под винт M3, длина L=3 мм и L=4 мм |
Упаковка
| Масса одного изделия | 0,13 кг |
| Упаковка | 108 шт. в упаковке; 15 кг; 0,8 куб. фута |
Подключение
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполняются при монтаже на металлическую пластину 230 мм × 230 мм с толщиной 1 мм. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Температура окружающей среды дерейтирования: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м до 6500 м.
