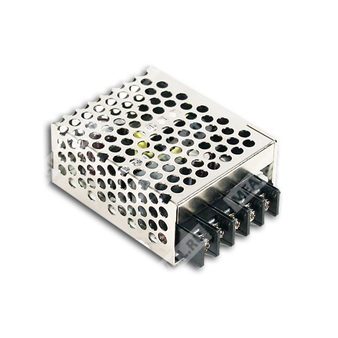

RS-15-48 - импульсный источник питания 48 В постоянного тока для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| RS | Серия импульсных источников питания Mean Well RS |
| 15 | Номинальная мощность 15 Вт |
| 48 | Выходное напряжение 48 В |
Назначение
Источник питания серии RS-15-48 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В постоянного тока для питания промышленной автоматики, электронных устройств и оборудования управления.
Краткое описание
Модуль относится к семейству компактных одновыходных импульсных источников питания с универсальным входом, естественным охлаждением и встроенными видами защиты. Исполнение ориентировано на монтаж в составе конечного оборудования.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,313 А |
| Диапазон выходного тока | 0 ~ 0,313 А |
| Номинальная выходная мощность | 15,024 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2 ~ 52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Уставка, время нарастания | 1000 мс, 30 мс при 230 В переменного тока; 1000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 82% |
| Входной ток | 0,25 А при 230 В переменного тока |
| Пусковой ток | Холодный пуск, 65 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | Более 105% от номинальной выходной мощности; тип защиты: прерывистый режим, восстановление после снятия аварийного состояния |
| Перенапряжение | 55,2 ~ 64,8 В; тип защиты: отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943.1, BIS IS13252(Часть 1):2010 / IEC 60950-1:2005 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-1; уровень light industry |
| ЭМС-излучение | Соответствие BS EN/EN55032 (CISPR32) Class B; BS EN/CNS15936 Class B; EN61000-3-2, -3; GB9254 Class B; GB17625.1; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 62,5 × 51 × 28 мм |
| Масса | 0,13 кг |
| Упаковка | 108 шт. / 15 кг / 0,8 куб. фута |
| Частота преобразования | 132 кГц |
| MTBF | 4914,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1608,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| № вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который устанавливается в конечное изделие. Испытания ЭМС выполняются при монтаже на металлическую пластину 230 мм × 230 мм толщиной 1 мм.
- Для работы на высоте более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Дерейтинг по температуре и по входному напряжению следует учитывать согласно графикам снижения нагрузки.
