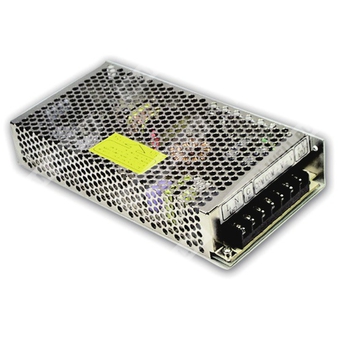

RS-150-12
Особенности
Защиты: короткое замыкание / перегрузка / перенапряжение
Охлаждение за счет свободной конвекции воздуха
Светодиодный индикатор питания
Тестирование источников питания под полной нагрузкой
Все конденсаторы – электролитические с длительным сроком службы 105°C
Выдерживает входной импульс 300VAC в течение 5 секунд
Высокая рабочая температура до 70°C
Выдерживает вибрацию 5G
Высокий КПД, долгий срок службы и высокая надежность
Cпецификация
Модель: RS-150-12
Выходные параметры
Напряжение постоянного тока: 12В
Номинальный ток: 12.5А
Диапазон рабочего тока: 0 ~ 12.5А
Номинальная мощность: 150Вт
Пульсации и шум (макс.): 120 mVp-p
Диапазон подстройки напряжения: 11.4 ~ 13.2В
Допуск по напряжению: ±1.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания выходного напряжения: 1200мс, 30мс/115VAC при полной нагрузке
Время удержания напряжения (типовое): 20мс/115VAC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 88 ~ 132VAC / 176 ~ 264VAC выбирается переключателем; 248 ~ 373VDC (выдерживает импульс 300VAC в течение 5 сек. без повреждений)
Диапазон частоты: 47 ~ 63Гц
КПД (типовой): 84%
Потребляемый ток AC (типовой): 3А/115VAC, 2А/230VAC
Стартовый ток (типовой): холодный старт 40А/230VAC
Ток утечки: менее 2мA / 240VAC
Защита
Перегрузка: 110 ~ 150% номинальной выходной мощности. Тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 13.8 ~ 16.2В. Тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Рабочая среда
Рабочая температура: -25 ~ +70°C (см. “Кривая снижения мощности”)
Рабочая влажность: 20 ~ 90% RH без конденсации
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% RH
Коэффициент температуры: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 10мин/1цикл, в течение 60мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL62368-1, TUV EN62368-1, AS/NZS 62368.1 утверждены, EAC TP TC 004
Испытательное напряжение: Вход-выход: 3кВ AC, Вход-корпус: 2кВ AC, Выход-корпус: 0.5кВ AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100М Ом / 500VDC / 25°C / 70% RH
Электромагнитные помехи (EMI): Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, -3, EAC TP TC 020
ЭМС (иммунитет): Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, EN61000-6-2 (EN50082-2), промышленный уровень, EAC TP TC 020
Прочее
MTBF: 3044,1Kч мин. (Telcordia SR-332 (Bellcore)); 437,3Kч мин. MIL-HDBK-217F (25°C)
Размеры: 199*98*38мм (Д*Ш*В)
Упаковка: 0.7 кг; 20 шт/14 кг/0,85куб.фут
Примечания
1. Все параметры, не особо оговорённые, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шумы измеряются при полосе пропускания 20МГц с использованием скрученной пары проводов длиной 12" и параллельного конденсатора 0,1мкФ и 47мкФ.
3. Допуск по напряжению включает в себя настройки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Нестабильность по входному напряжению измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
5. Нестабильность по нагрузке измеряется при изменении нагрузки от 0% до 100% номинальной нагрузки при постоянном входном напряжении.
6. Все стандарты электромагнитной совместимости выполняются при установке устройства в корпусе с соответствующими элементами фильтрации; необходимо повторное тестирование для подтверждения соответствия при установке.
7. Время готовности измерено при холодном старте; при частых включениях / выключениях время может увеличиваться.
8. Защита от перегрузки происходит в режиме прерывистого ограничения. При устранении перегрузки источник питания восстанавливает работу автоматически.
9. Испытание гармонических искажений тока производится при 80% нагрузки.
