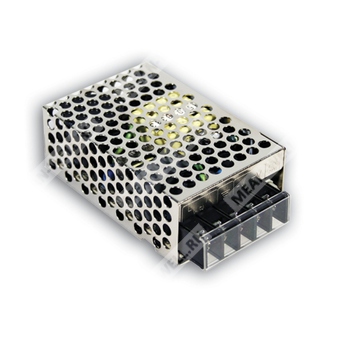

RS-25-12 - импульсный источник питания на 12 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RS | Серия источников питания Mean Well RS |
| 25 | Номинальная мощность 25 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
RS-25-12 — это компактный однотактный импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное напряжение 12 В постоянного тока.
Модель относится к серии RS-25 и рассчитана на применение в промышленной автоматике, измерительной технике, встроенных системах, телекоммуникационном и электронном оборудовании, где требуется компактный источник питания с естественным воздушным охлаждением и защитами от аварийных режимов.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа от сети постоянного тока в широком диапазоне.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор включения на светодиоде.
- Испытание на 100% полной нагрузке.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдержка импульсного перенапряжения 300 В переменного тока в течение 5 секунд.
- Испытание на вибрацию 5G.
- Низкое потребление мощности без нагрузки.
- Высокий КПД и повышенная надежность.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Допустимое импульсное перенапряжение | 300 В переменного тока в течение 5 с без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| Типичный КПД | 83,5% |
| Потребляемый ток, тип. | 0,7 А при 115 В переменного тока; 0,4 А при 230 В переменного тока |
| Пусковой ток, тип. | 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0 ~ 2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Пульсации и шум | 120 мВ пик-пик |
| Пуск, время нарастания | 1800 мс, 23 мс при 230 В переменного тока; 4000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 80 мс при 230 В переменного тока; 14 мс при 115 В переменного тока, при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень для легкой промышленности, BS EN/EN55035, EAC TP TC 020 |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 Class B, GB17625.1, EAC TP TC 020, CNS15936 Class B |
Средняя наработка до отказа
| Параметр | Значение |
|---|
| MTBF | 3992,0 тыс. часов, Telcordia SR-332 (Bellcore); 663,3 тыс. часов, MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
|---|
| Размеры | 78 × 51 × 28 мм |
| Габариты корпуса по чертежу | Длина 78 мм, ширина 51 мм, высота 28 мм |
| Конструктивное исполнение | Открытое исполнение для монтажа в конечное оборудование |
| Крепление | 2 отверстия M3 |
| Расстояние между точками крепления | 55 мм и 25,4 мм по чертежу |
| Тип клемм | Клеммная колодка |
Упаковка
| Параметр | Значение |
|---|
| Масса одной единицы | 0,2 кг |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 13 кг |
| Объем упаковки | 0,46 CUFT |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Защитное заземление FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Структурная схема
В составе изделия предусмотрены: входной EMI-фильтр, выпрямитель и фильтр, узел коммутации мощности, PWM-управление, цепь контроля, выходной выпрямитель и фильтр, а также узел обнаружения перегрузки.
Кривая снижения мощности
При повышении температуры окружающей среды допускаемая нагрузка снижается в соответствии с графиком дерейтинг-кривой. Для модификации 3,3 В и для остальных исполнений кривая имеет различия, указанные в документе.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе частот 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкостью 0,1 мкФ и 47 мкФ, подключенной параллельно.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Регулирование по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источники питания рассматриваются как компоненты, которые будут установлены в конечное оборудование. Все испытания EMC выполнялись при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Итоговое изделие должно быть повторно подтверждено на соответствие директивам EMC после установки в конечную аппаратуру. Для рекомендаций по выполнению EMC-испытаний на системном уровне следует обращаться к разделу по EMI испытаниям компонентов.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
