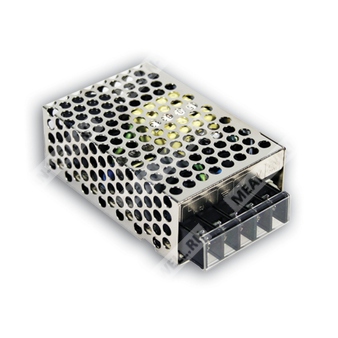

RS-25-15 - импульсный источник питания переменного тока в постоянный с одним выходом на 15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| RS | Серия импульсных источников питания Mean Well |
| 25 | Номинальная мощность 25 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Общее назначение
RS-25-15 представляет собой компактный одно-выходной импульсный источник питания AC/DC открытого исполнения для преобразования сетевого напряжения в стабилизированное постоянное напряжение 15 В. Изделие предназначено для применения в промышленной электронике, системах автоматики, измерительной и телекоммуникационной аппаратуре, а также в составе оборудования общего назначения.
Ключевые особенности
- Универсальный вход переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Индикатор наличия питания на выходе.
- Испытание на полную нагрузку при 100% burn-in.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Низкое потребление мощности без нагрузки менее 0,5 Вт.
- Высокий КПД и повышенная надежность.
- Компактное исполнение для установки в конечное оборудование.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 1,7 А |
| Диапазон тока | 0…1,7 А |
| Номинальная мощность | 25,5 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Защита от перегрузки | 110…180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,25…20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В AC; 125…373 В DC |
| Импульс перенапряжения | Выдерживает 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47…63 Гц |
| КПД, тип. | 83,5% |
| Потребляемый ток, тип. | 0,7 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC, холодный старт |
| Ток утечки | Менее 2 мА при 240 В AC |
| Время запуска, тип. | 1800 мс при 230 В AC; 4000 мс при 115 В AC, полная нагрузка |
| Время удержания, тип. | 80 мс при 230 В AC; 14 мс при 115 В AC, полная нагрузка |
Экологические и эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943, BIS IS13252 Part1:2010 / IEC 60950-1:2005 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry; BS EN/EN55035; EAC TP TC 020 |
| ЭМС, эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254 Class B, GB17625.1, EAC TP TC 020, CNS15936 Class B |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 78 × 51 × 28 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 60 шт. в упаковке; масса упаковки 13 кг; объем 0,46 куб. фута |
| Средняя наработка на отказ | 3992,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 663,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Выводы подключения
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного напряжения -V |
| 5 | Выход постоянного напряжения +V |
Функциональная структура
Структурно изделие содержит входной EMI-фильтр, выпрямители и фильтры, узел импульсного преобразования, выпрямители и фильтр вторичной стороны, схему контроля перегрузки, PWM-контроллер и схему обнаружения. Частота преобразования составляет 60 кГц.
Примечания
- Все параметры, если не оговорено иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск выходного напряжения включает допуск установки, регулирование по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки в изделие. Для рекомендаций по проведению ЭМС-испытаний см. инструкцию по применению компонента на странице EMI statement.
- Дерейтинг температуры окружающей среды составляет 3,5% на 1000 м для вентиляторных моделей и 5% на 1000 м для моделей с естественным охлаждением при высоте эксплуатации выше 2000 м.
Условия применения по температуре
Для исполнения RS-25-15 требуется учитывать дерейтинг по температуре окружающей среды в соответствии с графиком снижения нагрузки. При повышении температуры до верхнего предела допускается уменьшение выходной нагрузки согласно кривой derating.
