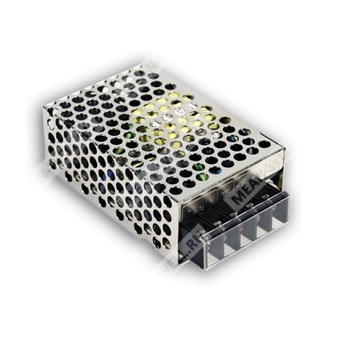

RS-25-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры и систем автоматизации.
Расшифровка партномера RS-25-24
| Позиция | Расшифровка |
| RS | Серия импульсных источников питания Mean Well RS |
| 25 | Номинальная мощность 25 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
RS-25-24 представляет собой компактный одноканальный источник вторичного электропитания с сетевым входом переменного тока и стабилизированным выходом 24 В постоянного тока. Модель предназначена для питания промышленной электроники, средств автоматики, измерительной и встраиваемой аппаратуры.
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор включения питания.
- Испытание при 100% полной нагрузке на этапе burn-in.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному перенапряжению сети до 300 В AC в течение 5 секунд.
- Рабочая температура до +70 °C.
- Испытание на вибрацию 5G.
- Мощность холостого хода менее 0,5 Вт.
- Высокий КПД и повышенная надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,1 А |
| Диапазон тока | 0 ~ 1,1 А |
| Номинальная мощность | 26,4 Вт |
| Диапазон подстройки выходного напряжения | 22 ~ 27,6 В |
| Пульсации и шум | 120 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1800 мс, 23 мс при 230 В AC; 4000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 14 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Допустимый импульс перенапряжения | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 85% |
| Потребляемый ток | 0,7 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный пуск |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943, BIS IS13252 Part1 2010 / IEC 60950-1:2005 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, GB9254 Класс B, GB17625.1, EAC TP TC 020, CNS15936 Класс B |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 78 × 51 × 28 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 60 шт. / 13 кг / 0,46 куб. фута |
| Исполнение корпуса | Case No. 931A |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 3992,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 663,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Выводы по назначению выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход DC «−V» |
| 5 | Выход DC «+V» |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, без параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает заданный допуск установки, регулирование по сети и регулирование по нагрузке.
- Регулирование по сети измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источники питания считаются компонентом, который будет установлен в конечное оборудование.
- Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм и толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки источника питания.
- При высоте эксплуатации более 2000 м температурный дерейтинг составляет 3,5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей без вентилятора.
