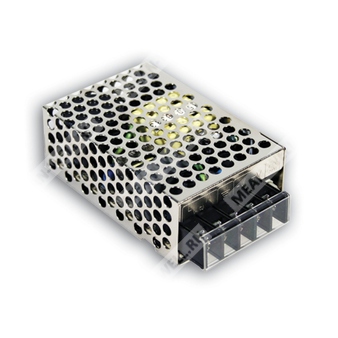

RS-25-48 — импульсный источник питания AC/DC на 48 В для промышленной аппаратуры и встроенных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RS | Серия компактных одно-выходных импульсных источников питания Mean Well |
| 25 | Номинальная мощность 25 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
RS-25-48 — компактный одно-выходный источник питания с универсальным входом переменного/постоянного тока, предназначенный для преобразования сетевого напряжения в стабилизированное постоянное напряжение 48 В.
- Универсальный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Индикатор включения по светодиоду.
- Испытание на 100% полный нагрузочный прожиг.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 с.
- Работа при температуре окружающей среды до 70 °C.
- Испытание на вибрацию 5G.
- Потребление холостого хода менее 0,5 Вт.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,57 А |
| Диапазон тока | 0 ~ 0,57 А |
| Номинальная мощность | 27,36 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 42 ~ 54 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная регулировка | ±0,5% |
| Нагрузочная регулировка | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Устойчивость к импульсному перенапряжению | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 85% |
| Потребляемый ток типовой | 0,7 А при 115 В AC / 0,4 А при 230 В AC |
| Пусковой ток типовой | 45 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания | 1800 мс, 23 мс при 230 В AC; 4000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 14 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2 ~ 64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943 |
| Дополнительное подтверждение | BIS IS13252 Part1 2010 / IEC 60950-1:2005 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254 Class B, GB17625.1, EAC TP TC 020, CNS15936 Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; уровень light industry |
Механические данные
| Параметр | Значение |
| Габариты | 78 × 51 × 28 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 60 шт. в упаковке; 13 кг; 0,46 куб. фут. |
| Номер корпуса | 931A |
| Монтаж | На шасси, с винтовыми клеммами |
MTBF
| Параметр | Значение |
| MTBF | 3992,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 663,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку линии и регулировку нагрузки.
- Регулировка по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для установки на конечное оборудование блок питания должен монтироваться на металлическую пластину размером 360 × 360 мм толщиной 1 мм; конечное изделие должно быть подтверждено на соответствие директивам ЭМС в составе конечной системы.
- Для исполнения 3,3 В допустимо снижение нагрузки при высокой температуре окружающей среды; для остальных исполнений также действует дерейтинг по температуре и входному напряжению согласно графикам.
