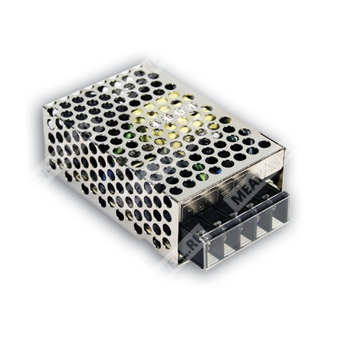

RS-25-5 - компактный импульсный источник питания 25 Вт с выходом 5 В для промышленной аппаратуры.
Назначение: одноканальный AC/DC источник питания с универсальным входом, предназначенный для формирования стабилизированного постоянного напряжения 5 В в системах промышленной автоматики, электроники и встроенных устройств.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| RS | Серия импульсных источников питания Mean Well RS |
| 25 | Номинальная мощность 25 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Общие сведения
RS-25-5 относится к серии RS-25 — одновыходных импульсных источников питания мощностью 25 Вт. Изделие выполнено в компактном открытом исполнении и рассчитано на питание от универсальной сети переменного тока или источников постоянного тока в широком диапазоне входных напряжений. Для модели предусмотрены защита от короткого замыкания, перегрузки и перенапряжения, а также светодиодная индикация включения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная выходная мощность | 25 Вт |
| Диапазон подстройки выходного напряжения | 4,75–5,5 В |
| Пульсации и шум | 80 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88–264 В переменного тока; 125–373 В постоянного тока |
| Устойчивость к перенапряжению сети | 300 В переменного тока в течение 5 с без повреждения |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент полезного действия, тип. | 78,5% |
| Потребляемый ток, тип. | 0,7 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC, холодный запуск |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75–6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Прочие параметры
| Параметр | Значение |
| Время установки, время нарастания | 1800 мс, 23 мс при 230 В AC; 4000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 14 мс при 115 В AC на полной нагрузке |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Частота преобразования | 60 кГц |
Габаритные размеры, масса и упаковка
| Параметр | Значение |
| Габариты | 78 × 51 × 28 мм |
| Масса | 0,2 кг |
| Упаковка | 60 шт. / 13 кг / 0,46 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 3992,0 тыс. ч, Telcordia SR-332 (Bellcore); 663,3 тыс. ч, MIL-HDBK-217F (25 °C) |
Соответствие требованиям безопасности и ЭМС
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943, BIS IS13252 Part1 2010 / IEC 60950-1:2005 approved.
ЭМС-устойчивость: соответствует EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, уровень light industry.
Эмиссия ЭМС: соответствует BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254 Class B, GB17625.1, EAC TP TC 020, CNS15936 Class B.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с помощью витой пары длиной 12 дюймов, терминалами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуски на стабилизацию по сети и по нагрузке.
- Стабилизация по сети измеряется от низкого к высокому значению входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания на ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Финальное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС с учетом способа монтажа, конфигурации и условий эксплуатации.
- Температурное снижение нагрузки: 3,5%/1000 м при отсутствии вентиляторов и 5%/1000 м при наличии вентиляторов на высоте более 2000 м (6500 ft).
Схема выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Конструктивные данные
Корпус выполнен в металлическом исполнении, предназначен для установки в составе конечного оборудования. Указаны крепежные отверстия M3, а также регулируемый выходной потенциометр +V ADJ и светодиод индикации LED.
Функциональная структура
Внутренняя структура включает входной EMI-фильтр, выпрямитель и фильтр, узел коммутации мощности, трансформатор, выходной выпрямитель и фильтр, цепь обнаружения, PWM-управление, O.L.P. и цепь обратной связи.
