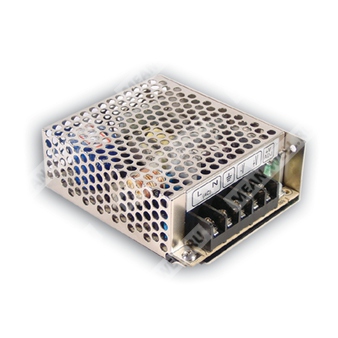

RS-35-12 - импульсный источник питания переменного/постоянного тока на 12 В для промышленного применения.
Назначение и краткое описание
RS-35-12 — это одновыходный импульсный источник питания серии RS-35 мощностью 35 Вт с универсальным сетевым входом, предназначенный для питания аппаратуры промышленной электроники, автоматики и встраиваемых систем.
Расшифровка обозначения RS-35-12
| Обозначение | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 35 | Номинальный класс мощности 35 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор включения на светодиоде.
- Проверка на 100% полной нагрузке при работе в режиме burn-in.
- Низкое потребление мощности без нагрузки: менее 0,5 Вт.
- Использование электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсу 300 В переменного тока в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД, повышенная надежность и длительный срок службы.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ... 3 А |
| Номинальная мощность | 36 Вт |
| Диапазон подстройки выходного напряжения | 10,8 ... 13,2 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Нарастание и установление | 1200 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 15 мс при 115 В AC, 80 мс при 230 В AC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 88 ... 264 В AC, 125 ... 373 В DC |
| Устойчивость к импульсу сети | Выдерживает 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ... 63 Гц |
| Типовой КПД | 84,5% |
| Типовой входной ток | 0,8 А при 115 В AC / 0,55 А при 230 В AC |
| Пусковой ток | 36 А при 230 В AC, холодный старт |
| Ток утечки | Менее 2 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 110 ... 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим с прерывистым восстановлением после устранения аварии |
| Перенапряжение | 13,8 ... 16,2 В |
| Тип защиты от перенапряжения | Переход в режим с прерывистым восстановлением после устранения аварии |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и корпусом | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC и 25 °C, 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ... +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 5G, по 10 минут на цикл, общая длительность 60 минут по осям X, Y, Z |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020 |
| Уровень помехоустойчивости | Тяжелая промышленная среда |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 3428,3 тыс. часов минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 602,6 тыс. часов минимум |
Габариты и монтаж
| Параметр | Значение |
| Габаритные размеры | 99 × 82 × 36 мм |
| Исполнение корпуса | Case No. 932A |
Пакетирование
| Параметр | Значение |
| Масса одного изделия | 0,3 кг |
| Упаковка | 45 шт. / 14 кг / 0,76 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Кривые и режимы работы
Кривая дерейтирования: при температуре окружающей среды выше 50 °C нагрузка должна снижаться; при 70 °C допустимая нагрузка составляет около 60%.
Зависимость выходной мощности от входного напряжения: при входном напряжении 88 ... 264 В AC источник сохраняет номинальную работоспособность по всей зоне диапазона.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключенной к нагрузке, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого напряжения сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Блок питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС. Для получения рекомендаций по выполнению испытаний ЭМС следует обращаться к установленным методикам производителя.
- Температурное снижение допустимой нагрузки составляет 3,5% на 1000 м при работе с вентилятором для моделей, эксплуатируемых на высоте более 2000 м.
- Температурное снижение допустимой нагрузки составляет 5% на 1000 м при работе с вентилятором для моделей, эксплуатируемых на высоте более 2000 м.
