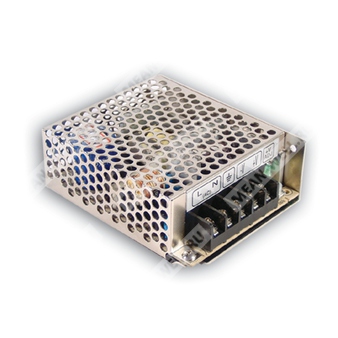

RS-35-15 - импульсный источник питания 15 В для промышленной электроники и автоматики.
Расшифровка партномера
| Позиция |
Значение |
| RS |
Серия источников питания Mean Well RS |
| 35 |
Номинальная мощность серии: 35 Вт |
| 15 |
Выходное напряжение: 15 В |
Назначение
RS-35-15 представляет собой одноканальный импульсный источник питания AC/DC с универсальным входом, предназначенный для питания промышленной электроники, средств автоматики, измерительных и телекоммуникационных устройств.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Светодиодная индикация включения питания.
- Испытание на 100% нагрузку при полном токе.
- Потребление без нагрузки менее 0,5 Вт.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает сетевой импульс 300 В переменного тока в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность, высокий срок службы и высокая надежность.
Выход
| Параметр |
Значение для RS-35-15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
2,4 А |
| Диапазон выходного тока |
0 ~ 2,4 А |
| Номинальная мощность |
36 Вт |
| Диапазон подстройки выходного напряжения |
13,5 ~ 16,5 В |
| Пульсации и шум |
120 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Порог защиты от перенапряжения |
17,25 ~ 20,25 В |
Вход
| Параметр |
Значение для RS-35-15 |
| Диапазон входного напряжения |
88 ~ 264 В переменного тока, 125 ~ 373 В постоянного тока |
| Допустимый импульс на входе |
300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Типовой КПД |
86% |
| Типовой входной ток |
0,8 А при 115 В переменного тока; 0,55 А при 230 В переменного тока |
| Пусковой ток |
36 А при 230 В переменного тока, холодный старт |
| Ток утечки |
менее 2 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
17,25 ~ 20,25 В; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень для тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность
| Параметр |
Значение |
| MTBF |
3428,3 тыс. ч, Telcordia SR-332 (Bellcore); 602,6 тыс. ч, MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр |
Значение |
| Размеры |
99 × 82 × 36 мм (Д × Ш × В) |
| Масса |
0,3 кг |
| Исполнение корпуса |
Case No. 932A |
| Клеммное подключение |
Винтовые клеммы; вход AC/L, AC/N, FG; выход DC OUTPUT +V, DC OUTPUT -V |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
45 шт. |
| Масса упаковки |
14 кг |
| Объем упаковки |
0,76 куб. фута |
Схема блока
Структура устройства включает: входной EMI-фильтр, выпрямитель и фильтр, преобразователь мощности, выходной выпрямитель и фильтр, цепи управления, контроль перегрузки и контроль перенапряжения.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и конденсатора 0,1 мкФ и 47 мкФ, подключенных параллельно. |
| 3 |
Допуск включает установку, линейную и нагрузочную стабилизацию. |
| 4 |
Стабилизация по сети измеряется от низкого до высокого напряжения сети при номинальной нагрузке. |
| 5 |
Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 |
Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний см. руководство по ЭМС компонентов. |
| 7 |
Дерейтирование температуры окружающей среды: 3,5 °C на 1000 м при безвентиляторных исполнениях и 5 °C на 1000 м при исполнениях с вентилятором для высоты более 2000 м (6500 ft). |
