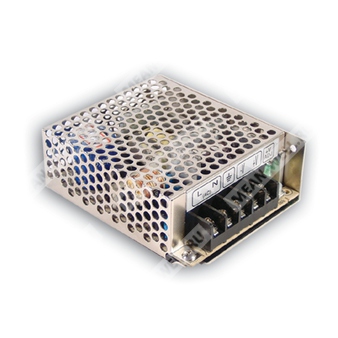

RS-35-24 - импульсный источник питания 24 В для промышленной электроники и систем автоматизации.
RS-35-24 — компактный одно-выходной AC/DC источник питания серии RS-35 мощностью 36 Вт, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В для промышленной аппаратуры, средств автоматики, электронных модулей и телекоммуникационного оборудования.
Расшифровка партномера
| Позиция | Значение |
| RS | Серия источников питания Mean Well RS |
| 35 | Номинальная мощность серии: 35 Вт |
| 24 | Выходное напряжение: 24 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Светодиодная индикация включения питания.
- Испытание на 100% полную нагрузку при прогреве.
- Потребление холостого хода менее 0,5 Вт.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Назначение и применение
Источник питания RS-35-24 применяется в промышленной автоматике, системах управления, измерительной аппаратуре, распределенных электронных узлах, устройствах связи и другой аппаратуре, требующей стабилизированного напряжения 24 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0 ~ 1,5 А |
| Номинальная мощность | 36 Вт |
| Диапазон подстройки выходного напряжения | 22 ~ 27,6 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Устойчивость к импульсу входного напряжения | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 88% |
| Входной ток типовой | 0,8 А при 115 В переменного тока / 0,55 А при 230 В переменного тока |
| Пусковой ток типовой | 36 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
Защитные функции
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Режим защиты при перегрузке | Прерывистый режим; восстановление после устранения аварийного состояния |
| Перенапряжение | 27,6 ~ 32,4 В |
| Режим защиты при перенапряжении | Прерывистый режим; восстановление после устранения аварийного состояния |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход - выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход - корпус/земля | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход - корпус/земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Соответствие стандартам
- UL62368-1.
- TÜV BS EN/EN62368-1.
- AS/NZS 62368.1.
- EAC TP TC 004.
- Соответствие BS EN/EN55032 (CISPR32), класс B.
- Соответствие BS EN/EN61000-3-2, BS EN/EN61000-3-3.
- Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11.
- Соответствие BS EN/EN55035.
- Соответствие BS EN/EN61000-6-2, уровень тяжелой промышленности.
- EAC TP TC 020.
Надежность
| Параметр | Значение |
| MTBF | 3428,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 602,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические характеристики
| Параметр | Значение |
| Габаритные размеры | 99 × 82 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 45 шт. / 14 кг / 0,76 куб. фута |
| Номер корпуса | 932A |
Терминалы и подключение
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Функциональная структура
Структура устройства включает входной EMI-фильтр, выпрямитель и фильтр, узел силовой коммутации, выходной выпрямитель и фильтр, цепи контроля, а также схемы защиты от перегрузки и перенапряжения.
График снижения нагрузки
При повышении температуры окружающей среды выше 50 °C допустимая нагрузка снижается. При 70 °C допустимая нагрузка составляет около 60%.
Примечания
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе пропускания 20 МГц с помощью витой пары 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установку допуска, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Нестабильность по сети измеряется от низкого до высокого напряжения сети при номинальной нагрузке. |
| 5 | Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Блок питания считается компонентом, который будет установлен в конечном оборудовании. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС после полной установки. Для рекомендаций по выполнению испытаний ЭМС следует обращаться к документу по тестированию источника питания на ЭМС. |
| 7 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при использовании моделей без вентилятора и 5 °C на 1000 м при использовании моделей с вентилятором на высоте выше 2000 м. |
