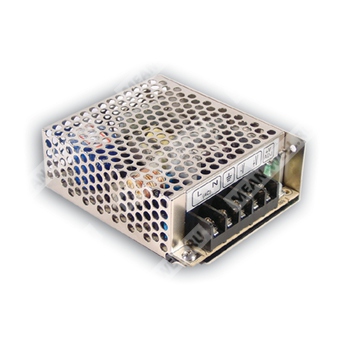

RS-35-48 — импульсный источник питания 48 В постоянного тока для промышленной аппаратуры и систем автоматики.
Расшифровка партномера
| Позиция |
Расшифровка |
| RS |
Серия источников питания Mean Well RS |
| 35 |
Номинальная мощность 35 Вт для серии |
| 48 |
Выходное напряжение 48 В |
Назначение и особенности
RS-35-48 представляет собой одно-выходной импульсный источник питания с универсальным сетевым входом, предназначенный для питания промышленной электроники, автоматики, измерительной и управляющей аппаратуры. Модель выполнена в компактном открытом конструктиве и рассчитана на естественное воздушное охлаждение.
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор наличия питания.
- Испытание на 100% полную нагрузку.
- Собственное потребление без нагрузки менее 0,5 Вт.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к броску сети 300 В переменного тока в течение 5 секунд.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД, повышенная надёжность и длительный срок службы.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
0,8 А |
| Диапазон тока |
0 ~ 0,8 А |
| Номинальная мощность |
38,4 Вт |
| Диапазон регулировки выходного напряжения |
42 ~ 54 В |
| Пульсации и шум |
200 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Защита от перегрузки |
110 ~ 150% от номинальной выходной мощности; режим восстановления — с прерывистым запуском |
| Защита от перенапряжения |
55,2 ~ 64,8 В; режим восстановления — с прерывистым запуском |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Допустимый бросок входного напряжения |
300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД (тип.) |
88,5% |
| Потребляемый ток |
0,8 А при 115 В переменного тока; 0,55 А при 230 В переменного тока |
| Ток пуска |
36 А при 230 В переменного тока, холодный старт |
| Ток утечки |
< 2 мА при 240 В переменного тока |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, по 10 мин/цикл, общий цикл 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Электрическая прочность изоляции |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень для тяжёлой промышленности, EAC TP TC 020 |
Надёжность
| Параметр |
Значение |
| MTBF |
3428,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 602,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр |
Значение |
| Габариты |
99 × 82 × 36 мм (Д × Ш × В) |
| Масса |
0,3 кг |
| Упаковка |
45 шт.; 14 кг; 0,76 куб. фута |
| Корпус |
Case No. 932A |
| Частота преобразования |
60 кГц |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Вход AC/L |
| 2 |
Вход AC/N |
| 3 |
PE, защитное заземление FG |
| 4 |
Выход DC -V |
| 5 |
Выход DC +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Итоговое оборудование должно дополнительно подтверждать соответствие директивам ЭМС для полной установки. Подробности по выполнению испытаний ЭМС следует смотреть в руководстве по применению компонентов питания.
- Дерейтинг окружающей температуры составляет 3,5 °C/1000 м при эксплуатации без вентилятора и 5 °C/1000 м при эксплуатации с вентилятором на высоте более 2000 м (6500 футов).
