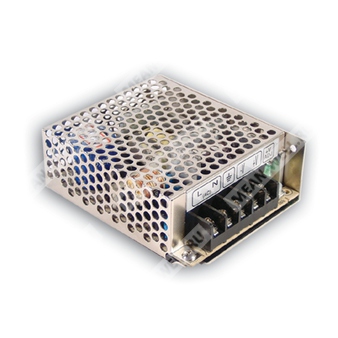

RS-35-5 - импульсный источник питания 35 Вт с одним выходом 5 В для промышленного применения.
Расшифровка партномера
| RS | Серия импульсных источников питания Mean Well |
| 35 | Номинальная мощность 35 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
RS-35-5 — это компактный источник питания с одним стабилизированным выходом постоянного тока 5 В и мощностью 35 Вт, предназначенный для питания промышленной и электронной аппаратуры. Модель относится к серии RS-35 и выполнена в исполнении с универсальным сетевым входом, естественным охлаждением и набором защит от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока в широком диапазоне.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения питания.
- Испытание на полную нагрузку 100%.
- Потребление без нагрузки менее 0,5 Вт.
- Использование электролитических конденсаторов с ресурсом 105 °C.
- Выдерживание импульсного перенапряжения 300 В переменного тока в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность, большой срок службы и высокая надёжность.
Выход
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 7 А |
| Диапазон тока | 0…7 А |
| Номинальная выходная мощность | 35 Вт |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Диапазон входного напряжения | 88…264 В переменного тока; 125…373 В постоянного тока |
| Устойчивость к импульсному перенапряжению | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 80,5% |
| Потребляемый ток типовой | 0,8 А при 115 В переменного тока; 0,55 А при 230 В переменного тока |
| Пусковой ток типовой | 36 А при 230 В переменного тока, холодный старт |
| Ток утечки | <2 мА при 240 В переменного тока |
Динамические характеристики
| Время установления, время нарастания | 1200 мс, 50 мс при 115 В переменного тока и полной нагрузке |
| Время удержания | 15 мс при 115 В переменного тока и полной нагрузке |
Защита
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75…6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход–выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока и 25 °C, 70% RH |
Условия эксплуатации
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, по 10 минут на цикл, общая длительность 60 минут по осям X, Y, Z |
Надёжность
| MTBF по Telcordia SR-332 (Bellcore) | 3428,3 тыс. часов минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 602,6 тыс. часов минимум |
Габариты и исполнение
| Размеры | 99 × 82 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 45 шт.; 14 кг; 0,76 куб. фута |
| Номер корпуса | Case No. 932A |
| Частота преобразования | 60 кГц |
Подключение
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход DC -V |
| 5 | Выход DC +V |
Соответствие стандартам
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004.
Эмиссия: соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020.
Помехоустойчивость: соответствие BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчиваемой параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от низкого до высокого напряжения сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Блок питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки в составе системы.
- Для информации по выполнению испытаний ЭМС следует обращаться к рекомендациям производителя по испытаниям оборудования на компонентном уровне.
- Для моделей с вентиляторным охлаждением при высоте эксплуатации свыше 2000 м применяются условия снижения допустимой температуры окружающей среды.
