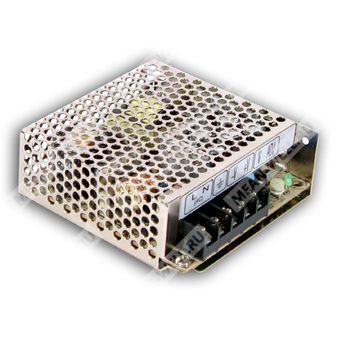

RS-50-12 - импульсный источник питания 12 В постоянного тока мощностью 50 Вт для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| Серия | RS-50 | Серия одно-выходных импульсных источников питания Mean Well |
| Номинальное выходное напряжение | 12 | 12 В постоянного тока |
Назначение и особенности
RS-50-12 представляет собой одно-выходный импульсный источник питания AC/DC с выходом 12 В постоянного тока и номинальной мощностью 50,4 Вт. Модуль предназначен для питания электронных и промышленно-автоматизированных систем от сети переменного или постоянного тока широкого диапазона. Изделие выполнено в компактном открытом исполнении для установки в составе оборудования.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор включения по выходному напряжению.
- Испытание при 100% полной нагрузке.
- Электролитические конденсаторы с ресурсом 105 °C.
- Выдерживает импульс 300 В AC в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Низкое потребление холостого хода.
- Высокий КПД и высокая надёжность.
Основные параметры
| Параметр | Значение |
|---|
| Тип изделия | Одно-выходный импульсный источник питания |
| Номинальная мощность | 50,4 Вт |
| Серия | RS-50 |
| Выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0 ~ 4,2 А |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, время нарастания | 1200 мс, 30 мс при 115 В AC, полная нагрузка |
| Время удержания | 14 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Устойчивость к импульсному перенапряжению | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 84,5% |
| Входной ток типовой | 1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток типовой | 33 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0 ~ 4,2 А |
| Номинальная мощность | 50,4 Вт |
| Диапазон регулировки напряжения | 10,8 ~ 13,2 В |
| Пульсации и шум | 120 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/ EN61000-3-2, BS EN/EN61000-3-3, GB9254 class B, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 2956,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 575,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 99 × 97 × 36 мм |
| Исполнение | Открытый корпус |
| Кейс | № 905B |
| Монтаж | Для установки в составе оборудования |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,41 кг |
| Упаковка | 45 шт. |
| Масса упаковки | 19,5 кг |
| Объём упаковки | 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием скрученной витой пары длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как комплектный узел, который будет установлен в конечное оборудование. Все испытания EMC выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC. Рекомендации по выполнению EMC-тестов для встроенных блоков питания приведены в примечании 6 к EMI statement.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
Диаграмма блока
В составе изделия применены: входной EMI-фильтр, выпрямитель и фильтр, узел импульсного преобразования, выпрямитель и выходной фильтр, цепь контроля, цепь обнаружения, защита от перегрузки и защита от перенапряжения.
