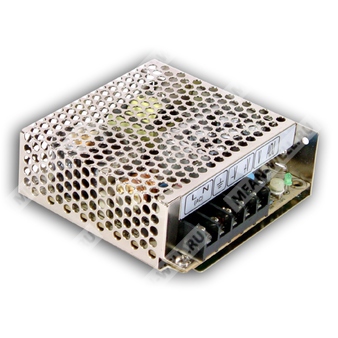

RS-50-15 - компактный одноканальный импульсный источник питания на 15 В для промышленной электроники.
Назначение и особенности
RS-50-15 представляет собой AC/DC источник питания открытого исполнения серии RS-50 с одним выходом. Устройство предназначено для формирования стабилизированного постоянного напряжения 15 В при мощности до 51 Вт и применяется в системах промышленной автоматизации, электроники управления, измерительной аппаратуры и прочих нагрузках, требующих компактного сетевого источника с гальванической развязкой.
Источник питания рассчитан на работу от универсальной сети переменного тока и источников постоянного тока широкого диапазона, обладает высоким КПД, встроенными защитами от перегрузки и перенапряжения, а также соответствует требованиям по электромагнитной совместимости и безопасности для промышленного оборудования.
Расшифровка партномера
| Позиция | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 50 | Номинальная мощность серии: 50 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор наличия выходного напряжения.
- Испытание на работу под полной нагрузкой при 100%.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному перенапряжению сети 300 VAC в течение 5 с.
- Рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Низкая потребляемая мощность на холостом ходу.
- Высокий КПД и высокая надёжность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 3,4 А |
| Диапазон выходного тока | 0 ~ 3,4 А |
| Номинальная мощность | 51 Вт |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 1200 мс, 30 мс / 115 VAC при полной нагрузке |
| Время удержания | 14 мс / 115 VAC при полной нагрузке; 60 мс / 230 VAC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 VAC; 125 ~ 373 VDC |
| Допустимый импульс перенапряжения | 300 VAC в течение 5 с без повреждения |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД (тип.) | 86% |
| Потребляемый ток (тип.) | 1,3 А / 115 VAC; 0,8 А / 230 VAC |
| Пусковой ток (тип.) | 33 А / 230 VAC при холодном старте |
| Ток утечки | < 2 мА / 240 VAC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Требования по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), класс B; BS EN/EN61000-3-2, -3; GB9254 класс B; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжёлой промышленности; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 2956,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 575,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт. / 19,5 кг / 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Переменный ток, L |
| 2 | Переменный ток, N |
| 3 | Защитное заземление, FG |
| 4 | Постоянный выход, −V |
| 5 | Постоянный выход, +V |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
4. Стабилизация по сети измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Итоговое изделие должно быть повторно подтверждено на соответствие директивам ЭМС после встраивания. Рекомендации по выполнению испытаний ЭМС доступны в специальной инструкции производителя.
7. Дерейтинг по температуре окружающей среды составляет 3,5%/1000 м для вентильных моделей и 5%/1000 м для безвентильных моделей при высоте установки выше 2000 м (6500 футов).
