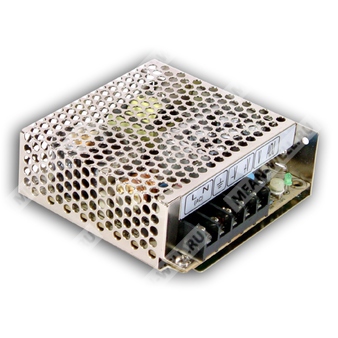

RS-50-24 - импульсный источник питания переменного/постоянного тока для промышленной аппаратуры.
RS-50-24 — одновыходной AC/DC источник питания открытого исполнения мощностью 52,8 Вт с выходом 24 В для систем автоматики, электроники и промышленного оборудования.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RS | Серия источников питания Mean Well RS |
| 50 | Номинальная мощность 50 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения питания.
- Испытание на работу при 100% нагрузке.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульс 300 В AC в течение 5 с.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Мощность холостого хода менее 0,5 Вт.
- Высокий КПД, длительный срок службы и высокая надёжность.
Выходные параметры
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,2 А |
| Диапазон тока | 0 ~ 2,2 А |
| Номинальная мощность | 52,8 Вт |
| Диапазон регулировки выходного напряжения | 22 ~ 27,2 В |
| Пульсации и шум | 120 мВп-п |
| Установление, время нарастания | 500 мс, 30 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 60 мс / 230 В AC; 14 мс / 115 В AC при полной нагрузке |
| Предел регулирования по линии | ±1,0% |
| Предел регулирования по нагрузке | ±0,5% |
| Точность установки выходного напряжения | ±1,0% |
Входные параметры
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Устойчивость к импульсному перенапряжению | Выдерживает 300 В AC в течение 5 с без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| Типичный КПД | 88% |
| Типичный входной ток | 1,3 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток | 33 А / 230 В AC, холодный запуск |
| Ток утечки | <2 мА / 240 В AC |
Параметры защиты
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные и климатические параметры
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин / цикл, общая продолжительность 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, -3, GB9254 class B, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry |
Механические параметры
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 CUFT |
| Исполнение | Открытый корпус |
| Тип охлаждения | Свободная конвекция воздуха |
| Частота преобразования | 60 кГц |
MTBF
| MTBF | 2956,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 575,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | DC OUTPUT -V |
| 2 | DC OUTPUT +V |
| 3 | FG |
| 4 | AC/L |
| 5 | AC/N |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установку, линейную и нагрузочную регулировку. |
| 4 | Регулирование по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке. |
| 5 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. |
| 7 | Понижение температуры окружающей среды составляет 3,5 °C на 1000 м при работе с вентиляторными моделями и 5 °C на 1000 м при работе без вентилятора выше 2000 м. |
