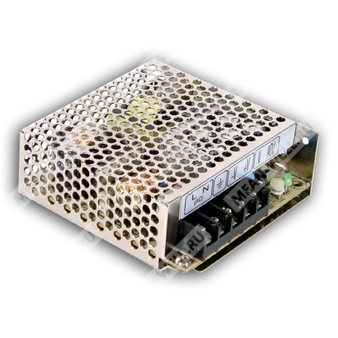

RS-50-48
RS-50-48 - импульсный источник питания 48 В для промышленной аппаратуры и систем автоматики.
Расшифровка партномера
| Обозначение | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 50 | Номинальная мощность 50 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Назначение и основные особенности
RS-50-48 — одно выходной импульсный источник питания AC/DC открытого исполнения с универсальным входом переменного и постоянного тока. Предназначен для питания промышленной электроники, средств автоматики, телекоммуникационного и измерительного оборудования, а также других нагрузок, требующих стабилизированного напряжения 48 В.
Особенности:
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор включения по цепи питания.
- Испытание на работу при 100% полной нагрузке.
- Электролитические конденсаторы с ресурсом 105 °C.
- Устойчивость к входному импульсу 300 В AC в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Низкое потребление на холостом ходу.
- Высокий КПД и высокая надежность.
Выходные параметры
| Выходное напряжение постоянного тока | 48 В |
| Номинальный ток | 1,1 А |
| Диапазон тока | 0 ~ 1,1 А |
| Номинальная мощность | 52,8 Вт |
| Диапазон подстройки выходного напряжения | 42 ~ 54 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 55,2 ~ 64,8 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
Входные параметры
| Диапазон входного напряжения | 88 ~ 264 В AC / 125 ~ 373 В DC |
| Допустимый импульс входного напряжения | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типовой КПД | 89% |
| Типовой входной ток | 0,8 А при 230 В AC |
| Типовой входной ток | 1,3 А при 115 В AC |
| Пусковой ток | 33 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Время удержания | 60 мс при 230 В AC, 14 мс при 115 В AC, при полной нагрузке |
| Время запуска и нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
Общие характеристики
| Частота преобразования | 60 кГц |
| Напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Средняя наработка на отказ | 2956,7 тыс. ч минимум, Telcordia SR-332; 575,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Условия эксплуатации
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, одобрение EAC TP TC 004, CCC GB4943.1 |
| Электромагнитная совместимость по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжелой промышленности; EAC TP TC 020 |
| Электромагнитная совместимость по излучению | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, -3, GB9254 класс B, GB17625.1, EAC TP TC 020 |
Механические данные
| Габаритные размеры | 99 × 97 × 36 мм |
| Исполнение | Открытое шасси |
| Масса | 0,41 кг |
| Упаковка | 45 шт. / 19,5 кг / 0,94 куб. фут. |
Подключение
| Контакт 1 | AC/L |
| Контакт 2 | AC/N |
| Контакт 3 | FG |
| Контакт 4 | DC выход -V |
| Контакт 5 | DC выход +V |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, регулирование по сети и регулирование по нагрузке.
4. Регулирование по сети измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания по ЭМС выполняются при монтаже блока на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС после установки в конечную систему. Рекомендации по организации ЭМС-схемы см. в документе производителя.
7. Дерейтинг по температуре окружающей среды составляет 3,5% на каждые 1000 м для моделей с вентиляторным охлаждением и 5% на каждые 1000 м для моделей без вентиляторов при высоте эксплуатации более 2000 м.
8. Для обеспечения надежной работы следует учитывать температурную кривую снижения нагрузки и кривую снижения нагрузки от входного напряжения.
