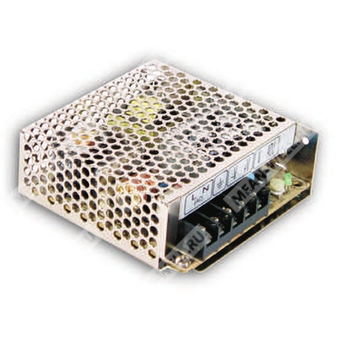

RS-50-5 - импульсный источник питания на 5 В с одним выходом для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция |
Расшифровка |
| RS |
Серия импульсных источников питания Mean Well RS |
| 50 |
Номинальная мощность 50 Вт |
| 5 |
Номинальное выходное напряжение 5 В |
Назначение и особенности
RS-50-5 — это однотактный одновыходной импульсный источник питания переменного/постоянного тока, предназначенный для питания нагрузок постоянным напряжением 5 В. Модуль рассчитан на промышленное применение, имеет универсальный диапазон входного напряжения, защиту от перегрузки и перенапряжения, а также соответствует требованиям по электромагнитной совместимости и безопасности.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор включения питания.
- Испытание на 100% нагрузку приработкой.
- Электролитические конденсаторы с ресурсом 105 °C.
- Устойчивость к импульсному перенапряжению сети 300 В AC в течение 5 с.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Низкое потребление без нагрузки: менее 0,5 Вт.
- Высокий КПД и высокий уровень надёжности.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
10 А |
| Диапазон тока |
0...10 А |
| Номинальная мощность |
50 Вт |
| Регулировка выходного напряжения |
4,75...5,5 В |
| Пульсации и шум |
80 мВ пик-пик |
| Точность стабилизации по линии |
±0,5% |
| Точность стабилизации по нагрузке |
±1,0% |
| Допуск выходного напряжения |
±2,0% |
| Параметры защиты от перенапряжения |
5,75...6,75 В |
| Тип защиты |
Hiccup, автоматическое восстановление после устранения аварии |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
88...264 В AC; 125...373 В DC |
| Устойчивость к импульсу сети |
Выдерживает 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети |
47...63 Гц |
| Типовой КПД |
83% |
| Типовой входной ток |
1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток |
33 А при холодном старте, 230 В AC |
| Ток утечки |
<2 мА при 240 В AC |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-25...+70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C; 10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32), класс B; BS EN/EN61000-3-2, -3; GB9254 класс B; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2956,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 575,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
99 × 97 × 36 мм |
| Масса |
0,41 кг |
| Упаковка |
45 шт.; 19,5 кг; 0,94 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, линейную нестабильность и нестабильность по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого значения сетевого напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Готовое изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки в конечное оборудование.
- При проведении испытаний на ЭМС для указаний по методике следует обращаться к стандарту испытаний на информационное оборудование.
- Температурное снижение допустимой нагрузки составляет 3,5% на каждые 1000 м при эксплуатации с вентиляторами и 5% на каждые 1000 м для безвентиляторных моделей на высоте выше 2000 м.
Параметры модели RS-50-5 в составе серии
| Параметр |
Значение для RS-50-5 |
| Выходное напряжение |
5 В |
| Выходной ток |
10 А |
| Диапазон регулировки напряжения |
4,75...5,5 В |
| Номинальная мощность |
50 Вт |
| Пульсации и шум |
80 мВ пик-пик |
| КПД |
83% |
Подключение
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT -V |
| 5 |
DC OUTPUT +V |
