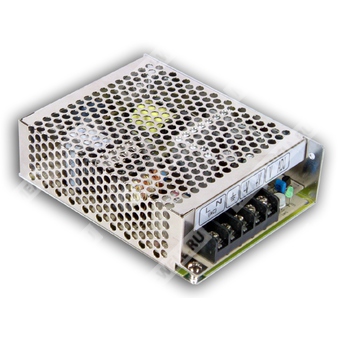

RS-75-12
RS-75-12 - импульсный источник питания 12 В постоянного тока для промышленной и электронной аппаратуры.
Описание
RS-75-12 — одновыходовой импульсный источник питания мощностью 75 Вт серии RS-75, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Модель рассчитана на промышленное применение, имеет универсальный вход, естественное воздушное охлаждение, защиту от короткого замыкания, перегрузки и перенапряжения, а также индикацию наличия питания светодиодом.
Расшифровка партномера
| Позиция | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 75 | Номинальная мощность 75 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Светодиодная индикация наличия выходного питания.
- Испытание на работу под полной нагрузкой в течение 1000 часов.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к сетевому импульсу 300 В AC в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Холостой ход с потреблением менее 0,5 Вт.
- Высокая эффективность и надежность.
Выходные параметры
| Параметр | Значение для RS-75-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 6 А |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Номинальная мощность | 72 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Настройка, время нарастания | 1200 мс, 30 мс при 115 В AC и полной нагрузке |
| Время удержания | 14 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение для RS-75-12 |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Устойчивость к перенапряжению на входе | Выдерживает 300 В AC в течение 5 секунд без повреждений |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типичный КПД | 84,5% |
| Потребляемый ток | 1,2 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC, холодный пуск |
| Ток утечки | Менее 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим с повторным запуском, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Режим с повторным запуском, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и корпусом | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH без конденсации |
| Температура и влажность хранения | −40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, AS/NZS 62368.1, BS EN/, EAC TP TC 004 |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, EAC TP TC 020 |
| Уровень ЭМС | Промышленный уровень |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Тип корпуса | Case No. 903 |
| Масса | 0,41 кг |
| Упаковка | 30 шт. в упаковке; 13,3 кг; 0,86 CUFT |
| Частота преобразования | 60 кГц |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 2918,8 тыс. ч минимально по Telcordia SR-332 (Bellcore); 569,6 тыс. ч минимально по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока −V |
| 2 | Выход постоянного тока +V |
| 3 | FG, защитное заземление |
| 4 | AC/L |
| 5 | AC/N |
Структура и принцип работы
Функциональная схема включает входной EMI-фильтр, выпрямитель и фильтр, силовой ключевой преобразователь, выходной выпрямитель и фильтр, цепи контроля перегрузки и перенапряжения. Частота преобразования составляет 60 кГц. Изделие выполнено по схеме с естественным охлаждением и рассчитано на длительную эксплуатацию в составе конечного оборудования.
Примечания
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатора 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установку по напряжению, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются на монтажной металлической пластине 360 мм × 360 мм с толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 7 | Диапазон температуры окружающей среды снижается на 3,5 °C на каждые 1000 м высоты без использования вентиляторов и на 5 °C на каждые 1000 м высоты с использованием вентиляторов. |
