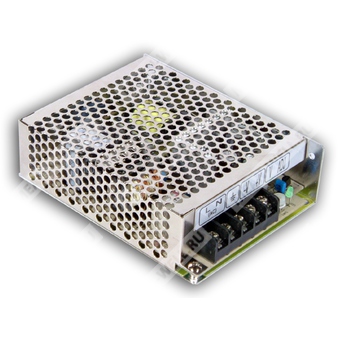

RS-75-15 - импульсный источник питания 75 Вт с одним выходом 15 В для промышленной и электронной аппаратуры.
RS-75-15 — одно выходной импульсный источник питания серии RS-75 мощностью 75 Вт с выходным напряжением 15 В постоянного тока, предназначенный для питания электронных и промышленных нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 75 | Номинальная мощность 75 Вт |
| 15 | Выходное напряжение 15 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор наличия питания на светодиоде.
- Испытание на 100% нагрузку при высокой температуре.
- Использование электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному входному перенапряжению 300 В переменного тока в течение 5 секунд.
- Работа при температуре окружающей среды до 70 °C.
- Испытание на вибрацию 5G.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Высокий КПД, длительный срок службы и высокая надежность.
Назначение
Источник питания предназначен для применения в электронной, промышленной и другой аппаратуре, где требуется стабильное изолированное питание 15 В постоянного тока от сети переменного или постоянного напряжения в широком диапазоне.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 5 А |
| Диапазон тока нагрузки | 0 ~ 5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Защита от перегрузки | 110 ~ 150% номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,25 ~ 20,25 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Импульсная стойкость по входу | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 88,5% |
| Входной ток тип. | 2 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток тип. | 40 А при 230 В переменного тока, холодный запуск |
| Ток утечки | < 2 мА при 240 В переменного тока |
| Время включения, время нарастания | 1200 мс, 30 мс при 115 В переменного тока, полная нагрузка |
| Время удержания | 14 мс при 115 В переменного тока, полная нагрузка |
| Время включения, время нарастания при 230 В переменного тока | 500 мс, 30 мс при 230 В переменного тока, полная нагрузка |
| Время удержания при 230 В переменного тока | 60 мс при 230 В переменного тока, полная нагрузка |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока и 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, AS/NZS 62368.1, BS EN/ , EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN/ , EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, heavy industry level, EAC TP TC 020, BS EN/ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 2918,8 тыс. ч минимум, Telcordia SR-332 (Bellcore); 569,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные и конструктивные данные
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,86 куб. фута |
| Исполнение | Корпус Case No. 903 |
| Подключение | Клеммная колодка |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Функциональная структура
Состав блоков: EMI-фильтр, выпрямитель и фильтр, силовой ключ, выходной выпрямитель и фильтр, схема обнаружения, схема управления, узел защиты от перегрузки и узел защиты от перенапряжения.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с помощью витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, нестабильность по входу и нестабильность по нагрузке.
- Нестабильность по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм с толщиной 1 мм. Окончательная сборка должна быть повторно подтверждена на соответствие директивам ЭМС в составе конечного оборудования.
- Температурный диапазон окружающей среды: 3,5 °C на каждые 1000 м безвентиляторных моделей и 5 °C на каждые 1000 м моделей с вентилятором, если высота эксплуатации превышает 2000 м.
